UCF203 UCF204 UCF206 Саморазвертывающийся подшипник Z1V1 Монтируемые шаровые подшипники

Name: UCF203 UCF204 UCF206 Саморазвертывающийся подшипник Z1V1 Монтируемые шаровые подшипники
Brand: Ningbo Kent Bearing Co., Ltd
SKU: UCF203 UCF204 UCF206
Availability: InStock

Наименование марки:	BUGAO
Номер модели:	UCF203 UCF204 UCF206
МОК:	Подлежит обсуждению
Цена:	Подлежит обсуждению
Время доставки:	2-4 недели
Условия оплаты:	T/T,L/C,Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

китайский

Сертификация:

ISO9001:2015

Наименование продукта:

Подшипник собственной личности выравнивая

Материал:

Подшипниковая сталь (GCr15), нержавеющая сталь, керамика и т.д.

Точность:

P0, P6, P5, P4

Класс допуска:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Разрешение:

C2, C0, C3, C4

Спецификация:

Открытый, Z, ZZ, RZ, 2RZ, RS, 2RS

Шум и вибрации:

Z1V1, Z2V2, Z3V3, Z4V4

Структура:

Подшипник блока подушки/подшипник вставки

Код СС:

8482102000

Код СС:

8482102000

Услуги OEM:

Приветствуется настройка

Услуги OEM:

Приветствуется настройка

Упаковывая детали:

Одноразовая упаковка, промышленная/трубная упаковка

Поставка способности:

3000000 комплектов

Выделить:

UCF204 Саморазвертывающийся подшипник

UCF206 Саморазвертывающийся подшипник

Z1V1 Монтируемые шаровые подшипники

Характер продукции

UCF203 UCF204 UCF206 Блок подушки Монтируемый шариковый подшипник с саморазмещением для машин Пищевая машина

Подшипники шариковых блоков для подушек широко используются в широком спектре машин, особенно в пищевом оборудовании, а также подходят для фармацевтических машин, конвейерных систем,машины для переработки пленки, прядильные машины, печатные машины и многое другое.

Эти подшипники оснащены интегральными корпусами из чугуна, которые кованы и покрыты ржавостойкой краской для повышения долговечности.обеспечение надежной работы даже в сложных условияхОни предназначены для простой установки и оснащены системой смазки, которую легко обслуживать, что значительно сокращает время простоя и эксплуатационные затраты.

Конструкция саморазвертывания позволяет им компенсировать неправильное выравнивание вала, а их прочная конструкция обеспечивает прочность и долговечность.Минимизируя необходимость частого замены и снижая расходы на обслуживание, подшипники блоков подушек Кента предлагают простое, эффективное и экономично эффективное решение для различных промышленных применений.

Таблица размеров

Модель	Диаметр отверстия (d)	Внешний диаметр (D)	Ширина подшипника (B)	Размеры корпуса (L x W x H)	Пространство между монтажными отверстиями (A)	Диаметр монтажного отверстия (B)	Вес
UCF203	17 мм	40 мм	12 мм	100 х 65 х 40 мм	80 мм	9 мм	~1,0 кг
UCF204	20 мм	47 мм	14 мм	104 x 80 x 46 мм	90 мм	11 мм	~1,2 кг
UCF206	30 мм	62 мм	16 мм	125 x 90 x 55 мм	100 мм	11 мм	~1,8 кг

UCF203 UCF204 UCF206 Саморазвертывающийся подшипник Z1V1 Монтируемые шаровые подшипники 0

UCF203 UCF204 UCF206 Саморазвертывающийся подшипник Z1V1 Монтируемые шаровые подшипники 1

Параметры шарикоподшипников UCF серии

Широкое применение подшипников для подушек


Приветствуется настройка:

Мы можем напечатать ваш бренд (логотип, художественное произведение) на щите или лазерно выгравировать ваш бренд на щите.
Мы можем настроить вашу упаковку по вашему дизайну.
Все авторские права принадлежат клиентам, и мы обещали не раскрывать никакой информации.

Упаковка и перевозка:

Глубокие канавные шариковые подшипники будут надежно упакованы индивидуально, или трубной упаковки или упакованы в качестве индивидуальной упаковки
Способ доставки согласован.

UCF203 UCF204 UCF206 Саморазвертывающийся подшипник Z1V1 Монтируемые шаровые подшипники 4

Класс допустимости ABEC-1 ABEC-1 (P0)

Внутреннее кольцо									Толерантность в мм/с
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум			максимум	максимум	высокий	низкий	максимум
1 -0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	- 10	13	10	8	8	13	0	-120	20
30	50	0	- 12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	- 150	25

Внешнее кольцо									Толерантность в мм/с
Д мм		Δdmp		VDp²)⁴Серия диаметров открытых подшипников			Подшипники с крышкой²)³)	Vdmp	Киа	ΔBs		Vbs
Д мм		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум				максимум	максимум	высокий	низкий	максимум
1) 2.5	6	0	-8	10	8	6	10	6	15	Идентичный ΔB и VB внутреннего кольца с одинаковым подшипником
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	- 18 лет.	23	23	14	30	14	40

ABEC-3Класс толерантностиABEC-3 (P6)

Внутреннее кольцо									Толерантность в мм/с
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум			максимум	максимум	высокий	низкий	максимум
11 и 10.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	- 10	13	10	8	8	10	0	-120	20
50	80	0	- 12	15	15	9	9	10	0	- 150	25

Внешнее кольцо									Толерантность в мм/с
Д мм		Δdmp		VDp²)⁴Серия диаметров открытых подшипников			Подшипники с крышкой²)³)	Vdmp	Киа	ΔBs		Vbs
Д мм		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум				максимум	максимум	высокий	низкий	максимум
1) 2.5	6	0	-7	9	7	5	9	5	8	Идентичный ΔB и VB внутреннего кольца с одинаковым подшипником
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5Класс толерантностиABEC-5 (P5)

Внутреннее кольцо									Толерантность в мм/с
d мм		Δdmp		Vdp2) Серия диаметров		Vdmp	Киа	Sd	Сестра.³⁾	ΔBs	Vbs
d мм		Δdmp		9	0,1,2,3,4	Vdmp	Киа	Sd	Сестра.³⁾	ΔBs	Vbs
Покончено.	в том числе	высокий	низкий	максимум		3	максимум	максимум	максимум	Высокий	Низкий	максимум
1 -0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	- 150	6

Внешнее кольцо									Толерантность в мм/с
Д мм		Δdmp		Vdp2) Серия диаметров		Vdmp	Киа	СД⁴⁾SD1⁵⁾	Море^{4) 5)}	ΔBs		Vbs
Д мм		Δdmp		9	0,1,2,3,4	Vdmp	Киа	СД⁴⁾SD1⁵⁾	Море^{4) 5)}	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум			максимум	максимум	максимум	Высокий	Низкий	максимум
1) 2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Класс толерантностиABEC-7 (P4)

Внутреннее кольцо												Толерантность в мм/с
d мм		Δdmp		Δds		Vdp2) Серия диаметров		Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
d мм		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	высокий	низкий	максимум		максимум	максимум	максимум	максимум	Высокий	низкий	Низкий	максимум
1 -0.6	2.5	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	- 150	- 150	4

Внешнее кольцо												Толерантность в мм/с
Д мм		Δdmp		Δds		Vdp2) Серия диаметров		Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
Д мм		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	высокий	низкий	максимум		максимум	максимум	максимум	максимум	Высокий	низкий	максимум
1) 2.5	6	0	- 4	0	- 4	4	3	2	3	4	5	Идентичный ΔB и VB внутреннего кольца с одинаковым подшипником		2.5
6	18	0	- 4	0	- 4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Данные о допустимых колебаниях одного подшипника

D	V			V1			V2			V3			V4
мм	Низкий	Средний	Высокий	Низкий	Средний	Высокий	Низкий	Средний	Высокий	Низкий	Средний	Высокий	Низкий	Средний	Высокий
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Максимальное ускорение вибрации одного подшипника

D	Серия диаметров ((0)				Серия диаметров ((2)					Серия диаметров ((3)
мм	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Бирки:

Подробная информация о продукции

Дом продукты

Подшипник электродвигателя

UCF203 UCF204 UCF206 Саморазвертывающийся подшипник Z1V1 Монтируемые шаровые подшипники

Все категории

UCF203 UCF204 UCF206 Саморазвертывающийся подшипник Z1V1 Монтируемые шаровые подшипники

Наименование марки:	BUGAO
Номер модели:	UCF203 UCF204 UCF206
МОК:	Подлежит обсуждению
Цена:	Подлежит обсуждению
Подробная информация об упаковке:	Одноразовая упаковка, промышленная/трубная упаковка
Условия оплаты:	T/T,L/C,Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

китайский

Фирменное наименование:

BUGAO

Сертификация:

ISO9001:2015

Номер модели:

UCF203 UCF204 UCF206

Наименование продукта:

Подшипник собственной личности выравнивая

Материал:

Подшипниковая сталь (GCr15), нержавеющая сталь, керамика и т.д.

Точность:

P0, P6, P5, P4

Класс допуска:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Разрешение:

C2, C0, C3, C4

Спецификация:

Открытый, Z, ZZ, RZ, 2RZ, RS, 2RS

Шум и вибрации:

Z1V1, Z2V2, Z3V3, Z4V4

Структура:

Подшипник блока подушки/подшипник вставки

Код СС:

8482102000

Код СС:

8482102000

Услуги OEM:

Приветствуется настройка

Услуги OEM:

Приветствуется настройка

Количество мин заказа:

Подлежит обсуждению

Цена:

Подлежит обсуждению

Упаковывая детали:

Одноразовая упаковка, промышленная/трубная упаковка

Время доставки:

2-4 недели

Условия оплаты:

T/T,L/C,Western Union

Поставка способности:

3000000 комплектов

Выделить:

UCF204 Саморазвертывающийся подшипник

UCF206 Саморазвертывающийся подшипник

Z1V1 Монтируемые шаровые подшипники

Характер продукции

UCF203 UCF204 UCF206 Блок подушки Монтируемый шариковый подшипник с саморазмещением для машин Пищевая машина

Таблица размеров

Модель	Диаметр отверстия (d)	Внешний диаметр (D)	Ширина подшипника (B)	Размеры корпуса (L x W x H)	Пространство между монтажными отверстиями (A)	Диаметр монтажного отверстия (B)	Вес
UCF203	17 мм	40 мм	12 мм	100 х 65 х 40 мм	80 мм	9 мм	~1,0 кг
UCF204	20 мм	47 мм	14 мм	104 x 80 x 46 мм	90 мм	11 мм	~1,2 кг
UCF206	30 мм	62 мм	16 мм	125 x 90 x 55 мм	100 мм	11 мм	~1,8 кг

UCF203 UCF204 UCF206 Саморазвертывающийся подшипник Z1V1 Монтируемые шаровые подшипники 0

UCF203 UCF204 UCF206 Саморазвертывающийся подшипник Z1V1 Монтируемые шаровые подшипники 1

Параметры шарикоподшипников UCF серии

Широкое применение подшипников для подушек


Приветствуется настройка:

Мы можем напечатать ваш бренд (логотип, художественное произведение) на щите или лазерно выгравировать ваш бренд на щите.
Мы можем настроить вашу упаковку по вашему дизайну.
Все авторские права принадлежат клиентам, и мы обещали не раскрывать никакой информации.

Упаковка и перевозка:

Глубокие канавные шариковые подшипники будут надежно упакованы индивидуально, или трубной упаковки или упакованы в качестве индивидуальной упаковки
Способ доставки согласован.

UCF203 UCF204 UCF206 Саморазвертывающийся подшипник Z1V1 Монтируемые шаровые подшипники 4

Класс допустимости ABEC-1 ABEC-1 (P0)

Внутреннее кольцо									Толерантность в мм/с
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум			максимум	максимум	высокий	низкий	максимум
1 -0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	- 10	13	10	8	8	13	0	-120	20
30	50	0	- 12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	- 150	25

Внешнее кольцо									Толерантность в мм/с
Д мм		Δdmp		VDp²)⁴Серия диаметров открытых подшипников			Подшипники с крышкой²)³)	Vdmp	Киа	ΔBs		Vbs
Д мм		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум				максимум	максимум	высокий	низкий	максимум
1) 2.5	6	0	-8	10	8	6	10	6	15	Идентичный ΔB и VB внутреннего кольца с одинаковым подшипником
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	- 18 лет.	23	23	14	30	14	40

ABEC-3Класс толерантностиABEC-3 (P6)

Внутреннее кольцо									Толерантность в мм/с
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум			максимум	максимум	высокий	низкий	максимум
11 и 10.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	- 10	13	10	8	8	10	0	-120	20
50	80	0	- 12	15	15	9	9	10	0	- 150	25

Внешнее кольцо									Толерантность в мм/с
Д мм		Δdmp		VDp²)⁴Серия диаметров открытых подшипников			Подшипники с крышкой²)³)	Vdmp	Киа	ΔBs		Vbs
Д мм		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум				максимум	максимум	высокий	низкий	максимум
1) 2.5	6	0	-7	9	7	5	9	5	8	Идентичный ΔB и VB внутреннего кольца с одинаковым подшипником
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5Класс толерантностиABEC-5 (P5)

Внутреннее кольцо									Толерантность в мм/с
d мм		Δdmp		Vdp2) Серия диаметров		Vdmp	Киа	Sd	Сестра.³⁾	ΔBs	Vbs
d мм		Δdmp		9	0,1,2,3,4	Vdmp	Киа	Sd	Сестра.³⁾	ΔBs	Vbs
Покончено.	в том числе	высокий	низкий	максимум		3	максимум	максимум	максимум	Высокий	Низкий	максимум
1 -0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	- 150	6

Внешнее кольцо									Толерантность в мм/с
Д мм		Δdmp		Vdp2) Серия диаметров		Vdmp	Киа	СД⁴⁾SD1⁵⁾	Море^{4) 5)}	ΔBs		Vbs
Д мм		Δdmp		9	0,1,2,3,4	Vdmp	Киа	СД⁴⁾SD1⁵⁾	Море^{4) 5)}	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум			максимум	максимум	максимум	Высокий	Низкий	максимум
1) 2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Класс толерантностиABEC-7 (P4)

Внутреннее кольцо												Толерантность в мм/с
d мм		Δdmp		Δds		Vdp2) Серия диаметров		Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
d мм		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	высокий	низкий	максимум		максимум	максимум	максимум	максимум	Высокий	низкий	Низкий	максимум
1 -0.6	2.5	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	- 150	- 150	4

Внешнее кольцо												Толерантность в мм/с
Д мм		Δdmp		Δds		Vdp2) Серия диаметров		Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
Д мм		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	высокий	низкий	максимум		максимум	максимум	максимум	максимум	Высокий	низкий	максимум
1) 2.5	6	0	- 4	0	- 4	4	3	2	3	4	5	Идентичный ΔB и VB внутреннего кольца с одинаковым подшипником		2.5
6	18	0	- 4	0	- 4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Данные о допустимых колебаниях одного подшипника

D	V			V1			V2			V3			V4
мм	Низкий	Средний	Высокий	Низкий	Средний	Высокий	Низкий	Средний	Высокий	Низкий	Средний	Высокий	Низкий	Средний	Высокий
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Максимальное ускорение вибрации одного подшипника

D	Серия диаметров ((0)				Серия диаметров ((2)					Серия диаметров ((3)
мм	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Бирки:

Подшипник электродвигателя

подшипник с глубокой канавкой

Подшипник серии 6000

Подшипник серии 6200

Подшипник серии 6300

Подшипник серии 6800

Подшипник серии 6900

подшипник высокой точности

Носить P6

Носить P5

P4 Подшипник

Миниатюрный подшипник

Нестандартные подшипники

Подшипник электродвигателя

подшипник с глубокой канавкой

Подшипник серии 6000

Подшипник серии 6200

Подшипник серии 6300

Подшипник серии 6800

Подшипник серии 6900

подшипник высокой точности

Носить P6

Носить P5

P4 Подшипник

Миниатюрный подшипник

Нестандартные подшипники

Подробная информация о продукции

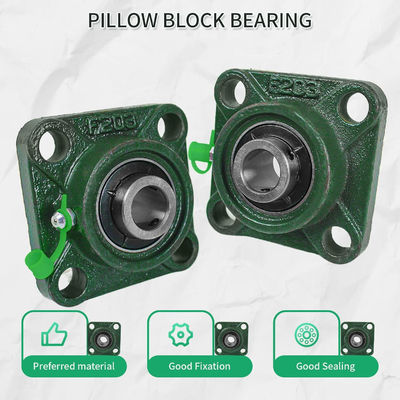

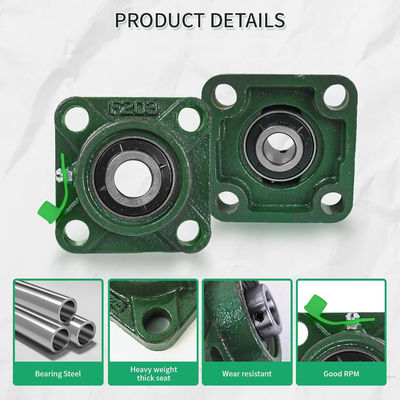

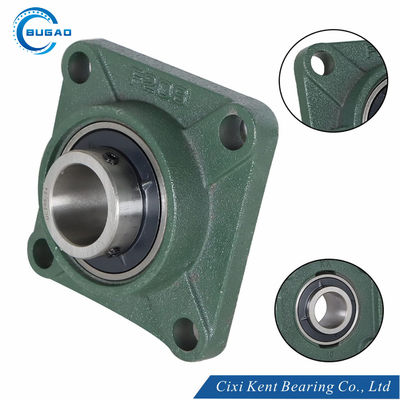

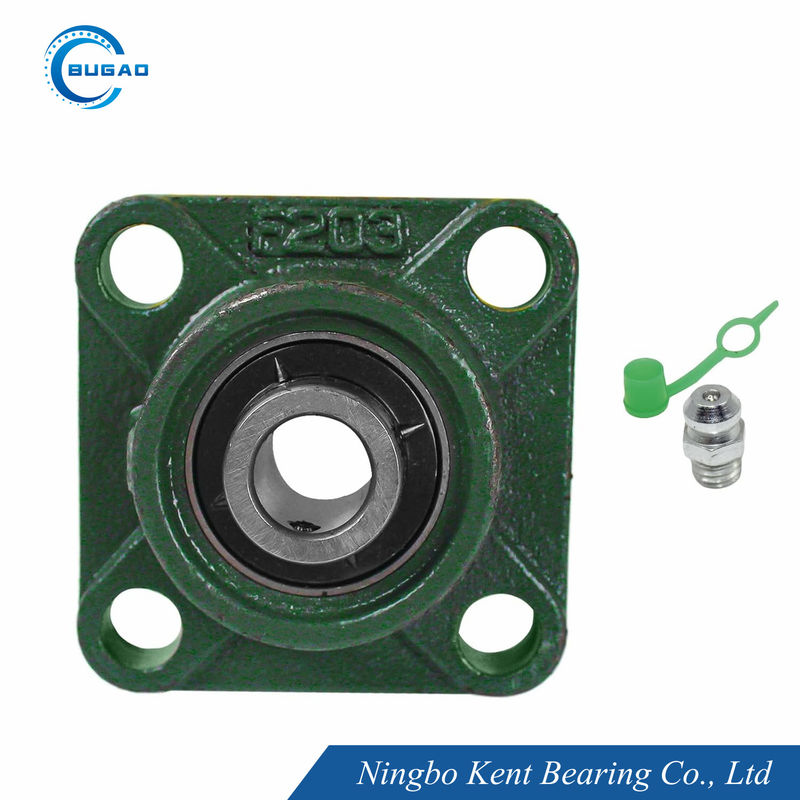

UCF203 UCF204 UCF206 Саморазвертывающийся подшипник Z1V1 Монтируемые шаровые подшипники

UCF204 Саморазвертывающийся подшипник

UCF206 Саморазвертывающийся подшипник

Z1V1 Монтируемые шаровые подшипники

Таблица размеров

Подробная информация о продукции

Подшипник электродвигателя

подшипник с глубокой канавкой

Подшипник серии 6000

Подшипник серии 6200

Подшипник серии 6300

Подшипник серии 6800

Подшипник серии 6900

подшипник высокой точности

Носить P6

Носить P5

P4 Подшипник

Миниатюрный подшипник

Нестандартные подшипники

UCF203 UCF204 UCF206 Саморазвертывающийся подшипник Z1V1 Монтируемые шаровые подшипники

UCF204 Саморазвертывающийся подшипник

UCF206 Саморазвертывающийся подшипник

Z1V1 Монтируемые шаровые подшипники

Таблица размеров
