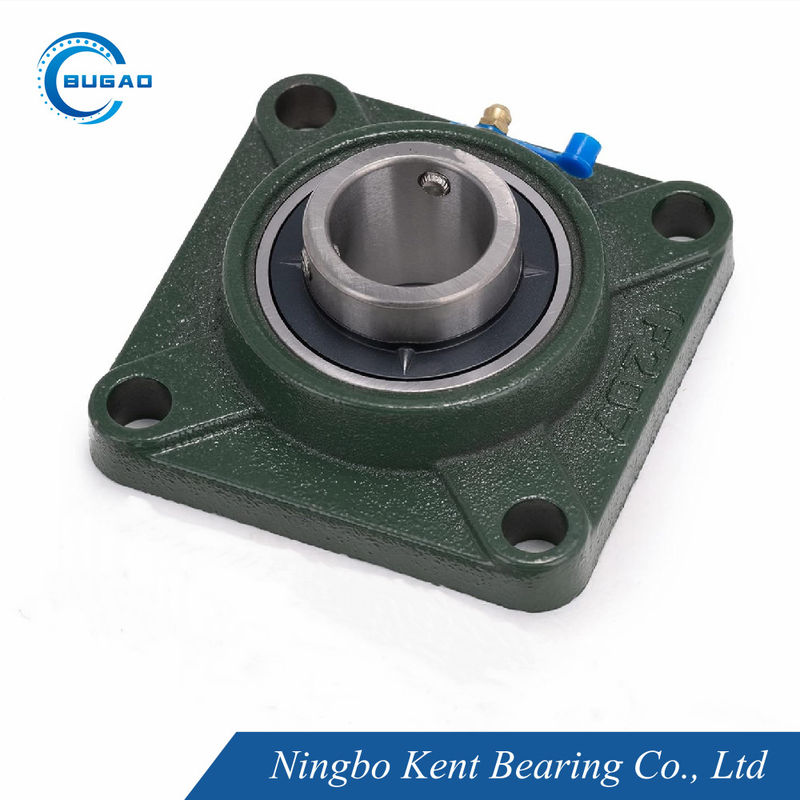

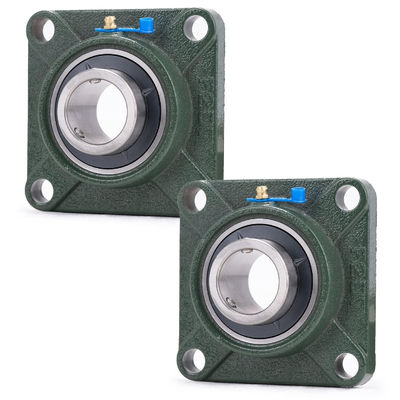

UCF207 UCF208 UCF Подложка блока подушки

UCF207 UCF208 UCF Подложка блока подушки

Наименование марки:	BUGAO
Номер модели:	UCF207 UCF208
МОК:	Подлежит обсуждению
Цена:	Подлежит обсуждению
Время доставки:	2-4 недели
Условия оплаты:	T/T

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

китайский

Сертификация:

ISO9001:2015

Название продукта:

Подшипник блока подушки UCF

Материал:

Подшипниковая сталь (GCr15), нержавеющая сталь, керамика и т.д.

Точность:

P0, P6, P5, P4

Класс допуска:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Распродажа:

C2, C0, C3, C4

Спецификация:

Open, Z, ZZ, RZ, 2rz, Rs, 2rs

Шум и вибрации:

Z1V1, Z2V2, Z3V3, Z4V4

Структура:

Подшипник блока подушки/подшипник вставки

Код ТН ВЭД:

8482102000

OEM-сервис:

Приветствуется настройка

Упаковывая детали:

Одноразовая упаковка, промышленная/трубная упаковка

Поставка способности:

30,000, 000 комплектов

Выделить:

UCF207 UCF Подшипник блока подушки

UCF208 UCF Подшипник блока подушки

Подшипник из твердого литого железа

Характер продукции

Шарикоподшипник на опорном блоке UCF207 UCF208 Твердое чугунное основание Самовыравнивающийся подшипник из хромированной стали

UCF207 и UCF208 надежны. опорные опорные подшипники, предназначенные для тяжелых условий эксплуатации, в том числе для садовой техники. Эти подшипники имеют прочный чугунный корпус и высококачественный вкладыш, что обеспечивает исключительную долговечность, стабильность и производительность в сложных условиях. Ниже приводится подробное описание их характеристик, размеров и преимуществ для применения в садовой технике.

Ключевые особенности:

Материал корпуса: Изготовлен из Твердый чугун, обеспечивающий высокую прочность, долговечность и устойчивость к износу.
Вставить подшипник: Оборудован радиальным шарикоподшипником (например, 6207 для UCF207, 6208 для UCF208), изготовленным из подшипниковой стали GCr15, обеспечивающим превосходную нагрузочную способность и долговечность.
Варианты уплотнения: Доступен с резиновыми уплотнениями (2RS) или металлическими щитками (ZZ) для защиты от загрязнений и удержания смазки.
Четырехболтовая конструкция: Обеспечивает надежный монтаж и устойчивость даже при тяжелых нагрузках и вибрациях.
Предварительно смазанный: Смазано на заводе высокоэффективной смазкой для немедленного использования и сокращения затрат на техническое обслуживание.

Таблица размеров:

Модель	Диаметр отверстия (d)	Внешний диаметр (Д)	Ширина подшипника (В)	Размеры корпуса (Д x Ш x В)	Расстояние между монтажными отверстиями (A)	Диаметр монтажного отверстия (B)	Масса
UCF207	35 мм	72 мм	17 мм	140 х 90 х 55 мм	105 мм	14 мм	~2,1 кг
UCF208	40 мм	80 мм	18 мм	150 х 100 х 60 мм	120 мм	14 мм	~2,5 кг

Преимущества для применения садовой техники

Долговечность в суровых условиях:
- Прочный чугунный корпус обеспечивает превосходную устойчивость к ударам, вибрации и факторам окружающей среды, таким как грязь, влага и колебания температуры.
- Идеально подходит для использования на открытом воздухе в садовой технике, такой как газонокосилки, культиваторы и триммеры.
Высокая грузоподъемность:
- Вкладыш радиального шарикоподшипника выдерживает как радиальные, так и осевые нагрузки, что делает его пригодным для динамичной и тяжелой работы садового оборудования.
Безопасный монтаж:
- Конструкция с четырьмя болтами обеспечивает стабильную и безопасную установку даже в условиях высокой вибрации.
Низкие эксплуатационные расходы:
- Конструкция с предварительной смазкой и эффективное уплотнение снижают необходимость частого технического обслуживания, экономя время и затраты.
Плавная и тихая работа:
- Точная инженерия обеспечивает минимальную вибрацию и шум, повышая удобство использования и производительность садовой техники.
Увеличенный срок службы:
- Сочетание высококачественных материалов, прочной конструкции и эффективного уплотнения обеспечивает длительный срок службы даже при постоянном использовании в тяжелых условиях.

UCF207 UCF208 UCF Подложка блока подушки 0

UCF207 UCF208 UCF Подложка блока подушки 1

Параметры шарикоподшипников с опорным блоком серии UCF

Широкое применение опорных подшипников

UCF207 UCF208 UCF Подложка блока подушки 3

Приветствуется настройка:

Мы можем напечатать ваш бренд (логотип, изображение) на щите или выполнить лазерную гравировку вашего бренда на щите.
Мы можем изготовить упаковку по вашему дизайну.
Все авторские права принадлежат клиентам и мы обещали не разглашать никакой информации.

Упаковка и доставка:

Радиальные шарикоподшипники будут надежно упакованы индивидуально, в трубчатую упаковку или в индивидуальную упаковку.
Способ доставки договорной.

UCF207 UCF208 UCF Подложка блока подушки 4

Класс допуска ABEC-1 ABEC-1 (P0)

Внутреннее кольцо									Допуск в мкм/с
d мм		Δdmp		9	Vdp²)0,1 Серия диаметров	2,3,4	Вдмп	Киа	ΔBs		Вбс
d мм		Δdmp		9	Vdp²)0,1 Серия диаметров	2,3,4	Вдмп	Киа	ΔBs		Вбс
над	включая	высокий	низкий	Макс			Макс	Макс	высокий	низкий	Макс
1)0,6	2,5	0	-8	10	8	6	6	10	0	-40	12
2,5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Внешнее кольцо									Допуск в мкм/с
Д мм		Δdmp		ВДп²)⁴) Серия диаметров открытых подшипников			Подшипники с крышками²)³)	Вдмп	Киа	ΔBs		Вбс
Д мм		Δdmp		9	0,1	2,3,4	2,3,4	Вдмп	Киа	ΔBs		Вбс
над	включая	высокий	низкий	Макс				Макс	Макс	высокий	низкий	Макс
1)2,5	6	0	-8	10	8	6	10	6	15	Идентичен ΔBs и VBs внутреннего кольца того же подшипника.
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

АБЭС-3Класс допускаABEC-3 (P6)

Внутреннее кольцо									Допуск в мкм/с
d мм		Δdmp		9	Vdp²)0,1 Серия диаметров	2,3,4	Вдмп	Киа	ΔBs		Вбс
d мм		Δdmp		9	Vdp²)0,1 Серия диаметров	2,3,4	Вдмп	Киа	ΔBs		Вбс
над	включая	высокий	низкий	Макс			Макс	Макс	высокий	низкий	Макс
11)0,6	2,5	0	-7	9	7	5	5	5	0	-40	12
2,5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Внешнее кольцо									Допуск в мкм/с
Д мм		Δdmp		ВДп²)⁴) Серия диаметров открытых подшипников			Подшипники с крышками²)³)	Вдмп	Киа	ΔBs		Вбс
Д мм		Δdmp		9	0,1	2,3,4	2,3,4	Вдмп	Киа	ΔBs		Вбс
над	включая	высокий	низкий	Макс				Макс	Макс	высокий	низкий	Макс
1)2,5	6	0	-7	9	7	5	9	5	8	Идентичен ΔBs и VBs внутреннего кольца того же подшипника.
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ЭКАБ-5Класс допускаABEC-5 (P5)

Внутреннее кольцо									Допуск в мкм/с
d мм		Δdmp		Vdp²) Серия диаметров		Вдмп	Киа	Сд	сестренка³⁾	ΔBs	Вбс
d мм		Δdmp		9	0,1,2,3,4	Вдмп	Киа	Сд	сестренка³⁾	ΔBs	Вбс
над	включая	высокий	низкий	Макс		3	Макс	Макс	Макс	Высокий	Низкий	Макс
1)0,6	2,5	0	-5	5	4	3	4	7	7	0	-40	5
2,5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Внешнее кольцо									Допуск в мкм/с
Д мм		Δdmp		Vdp²) Серия диаметров		Вдмп	Киа	СД⁴⁾SD1⁵⁾	Море⁴⁾⁵⁾	ΔBs		Вбс
Д мм		Δdmp		9	0,1,2,3,4	Вдмп	Киа	СД⁴⁾SD1⁵⁾	Море⁴⁾⁵⁾	ΔBs		Вбс
над	включая	высокий	низкий	Макс			Макс	Макс	Макс	Высокий	Низкий	Макс
1)2,5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ЭКАБ-7Класс допускаABEC-7 (P4)

Внутреннее кольцо												Допуск в мкм/с
d мм		Δdmp		Δдс		Vdp²) Серия диаметров		Вдмп	Киа	Сд	Сиа	ΔBs		Вбс
d мм		Δdmp		Δдс		7,8,9	1,7,2,3,4	Вдмп	Киа	Сд	Сиа	ΔBs		Вбс
над	включая	высокий	низкий	высокий	низкий	Макс		Макс	Макс	Макс	Макс	Высокий	низкий	Низкий	Макс
1)0,6	2,5	0	-4	0	-4	4	3	2	2,5	3	3	0	-40	-40	2,5
2,5	10	0	-4	0	-4	4	3	2	2,5	3	3	0	-40	-40	2,5
10	18	0	-4	0	-4	4	3	2	2,5	3	3	0	-80	-80	2,5
18	30	0	-5	0	-5	5	4	2,5	3	4	4	0	-120	-120	2,5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3,5	4	5	5	0	-150	-150	4

Внешнее кольцо												Допуск в мкм/с
Д мм		Δdmp		Δдс		Vdp²) Серия диаметров		Вдмп	Киа	Сд	Сиа	ΔBs		Вбс
Д мм		Δdmp		Δдс		7,8,9	1,7,2,3,4	Вдмп	Киа	Сд	Сиа	ΔBs		Вбс
над	включая	высокий	низкий	высокий	низкий	Макс		Макс	Макс	Макс	Макс	Высокий	низкий	Макс
1)2,5	6	0	-4	0	-4	4	3	2	3	4	5	Идентичен ΔBs и VBs внутреннего кольца того же подшипника.		2,5
6	18	0	-4	0	-4	4	3	2	3	4	5			2,5
18	30	0	-5	0	-5	5	4	2,5	4	4	5			2,5
30	50	0	-6	0	-6	6	5	3	5	4	5			2,5
50	80	0	-7	0	-7	7	5	3,5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Данные о допусках вибрации одиночного подшипника

Д	В			V1			V2			V3			V4
мм	Низкий	Середина	Высокий	Низкий	Середина	Высокий	Низкий	Середина	Высокий	Низкий	Середина	Высокий	Низкий	Середина	Высокий
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Максимальное вибрационное ускорение одиночного подшипника

Д	Серия диаметров(0)				Серия диаметров(2)					Серия диаметров(3)
мм	З	Z1	Z2	Z3	З	Z1	Z2	Z3	Z4	З	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50
