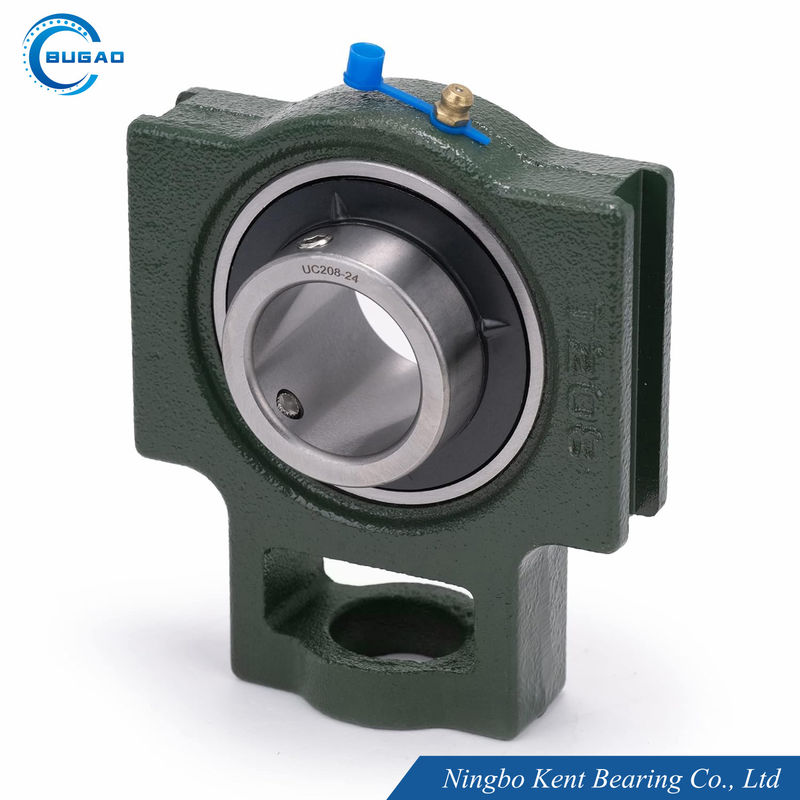

Подшипник типа T из литого железа UCT201 UCT202 UCT203 UCT204 UCT205 UCT206 Сферный шариковый подшипник

Name: Подшипник типа T из литого железа UCT201 UCT202 UCT203 UCT204 UCT205 UCT206 Сферный шариковый подшипник
Brand: Ningbo Kent Bearing Co., Ltd
SKU: UCT202 UCT203 UCT204 UCT205
Availability: InStock

Наименование марки:	BUGAO
Номер модели:	UCT202 UCT203 UCT204 UCT205
МОК:	1000 шт.
Цена:	Negotiatable
Время доставки:	2-4 недели
Условия оплаты:	T/T,L/C,Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

китайский

Сертификация:

ISO 9001:2015

Носить имя:

Подшипник типа T

Материал:

Подшипниковая сталь (GCr15), нержавеющая сталь, керамика и т.д.

Тип подшипника:

Саморазвертывающийся подшипник блока подушки

Точность:

P0, P6, P5, P4

Класс допуска:

АВЕС-1, АВЕС-3, АВЕС-5, АВЕС-7

Распродажа:

C2, C0, C3, C4

Спецификация:

Open, Z, ZZ, RZ, 2rz, Rs, 2rs

Шум и вибрации:

Z1V1, Z2V2, Z3V3, Z4V4

Код ТН ВЭД:

8482102000

OEM-сервис:

Приветствуется настройка

Материал блока:

Литье чугуна

OEM-сервис:

Доступный

Упаковывая детали:

Одноразовая упаковка, промышленная/трубная упаковка

Поставка способности:

30,000, 000 комплектов в год

Выделить:

Подшипник типа T из литого железа

Подшипник типа T UCT202

UCT206 Сферное шариковое подшипник

Характер продукции

Навесные подшипники (также известные как вставные подшипники или подшипниковые узлы) объединяют подшипники с корпусами и широко используются в различном промышленном оборудовании. Они не только упрощают установку и обслуживание, но и эффективно решают многие распространенные проблемы в механических операциях. Ниже приведены основные проблемы, которые навесные подшипники могут решить на практике.

1. Проблемы с несоосностью вала.

Описание проблемы: В механическом оборудовании несоосность валов может привести к преждевременному износу подшипников, повышенной вибрации и даже повреждению оборудования.
Решение: Установленные подшипники (особенно самоцентрирующиеся) могут компенсировать определенную степень несоосности валов, уменьшая дополнительные нагрузки и износ, вызванные несоосностью, тем самым продлевая срок службы подшипников и оборудования.

2. Пространственные ограничения

Описание проблемы: Некоторое оборудование имеет ограниченное пространство для установки, а традиционные комбинации подшипников и корпусов могут не соответствовать требованиям компактных конструкций.
Решение: Навесные подшипники компактны и просты в установке, что делает их идеальными для приложений с ограниченным пространством, таких как небольшие двигатели, конвейеры или бытовая техника.

3. Проблемы устойчивости в условиях высоких нагрузок и высокой вибрации.

Описание проблемы: В тяжелом машиностроении или в условиях высокой вибрации обычные подшипники могут не выдерживать высокие нагрузки или частые удары, что приводит к преждевременному выходу из строя.
Решение: В навесных подшипниках используются чугунные или стальные корпуса, которые обеспечивают высокую прочность и жесткость, что позволяет им выдерживать высокие нагрузки и вибрации, обеспечивая стабильную работу оборудования.

4. Проблемы загрязнения и смазки

Описание проблемы: В пыльной, влажной или агрессивной среде загрязняющие вещества могут попасть в подшипник, что приведет к нарушению смазки и повреждению подшипника.
Решение: Установленные подшипники обычно оснащаются уплотнениями (например, резиновыми или металлическими экранами) для эффективного предотвращения попадания загрязнений и удержания смазки, что продлевает срок службы подшипников.

5. Комплексная установка и обслуживание.

Описание проблемы: Традиционные подшипники требуют высоких технических знаний и времени для установки и обслуживания, особенно в крупногабаритном оборудовании.
Решение: Установленные подшипники имеют предварительно собранную конструкцию, что делает установку быстрой и простой. Большинство установленных подшипников также имеют смазочные отверстия для регулярной смазки, что сокращает время и затраты на техническое обслуживание.

6. Проблемы с производительностью в высокотемпературных средах

Описание проблемы: В условиях высоких температур обычные подшипники могут выйти из строя из-за теплового расширения или отказа смазки.
Решение: в установленных подшипниках могут использоваться жаропрочные материалы и высокотемпературная смазка, чтобы обеспечить стабильную работу в условиях высоких температур.

7. Проблемы разнонаправленной нагрузки

Описание проблемы: Некоторое оборудование должно выдерживать как радиальные, так и осевые нагрузки, с которыми обычные подшипники не справляются эффективно.
Решение: Установленные подшипники (например, самоустанавливающиеся шарикоподшипники) выдерживают как радиальные, так и осевые нагрузки, что делает их пригодными для условий сложных нагрузок.

8. Проблемы с шумом оборудования

Описание проблемы: Шум от работы подшипников может повлиять на рабочую среду или производительность оборудования.
Решение: Навесные подшипники изготовлены из прецизионных и высококачественных материалов, что обеспечивает плавную и бесшумную работу, что делает их идеальными для чувствительных к шуму устройств, таких как бытовая техника или офисное оборудование.

9. Частые проблемы с заменой подшипников.

Описание проблемы: В суровых условиях эксплуатации обычные подшипники могут часто выходить из строя из-за износа или загрязнения, что увеличивает затраты на замену.
Решение: Установленные подшипники обеспечивают высокую надежность и длительный срок службы, что позволяет сократить частоту замены и снизить эксплуатационные расходы оборудования.

10. Проблемы простоя оборудования

Описание проблемы: Поломки подшипников могут привести к простою оборудования, что повлияет на эффективность производства.
Решение: Высокая надежность и простота обслуживания установленных подшипников сокращают время простоя оборудования, повышая эффективность производства.

Типичные применения навесных подшипников

Конвейерные системы: используются для поддержки конвейерных роликов, решения проблем выравнивания и нагрузки.
Сельскохозяйственная техника: используется в тракторах, комбайнах и другом оборудовании, адаптируясь к суровым условиям и тяжелым нагрузкам.
Пищевое и фармацевтическое оборудование: подшипники, установленные на нержавеющей стали, решают проблемы гигиены и коррозии.
Вентиляторы и насосы: обеспечивают стабильную работу в условиях высокой вибрации и высоких температур.
Бытовая техника: используется в стиральных машинах, сушилках и других приборах с целью устранения шума и ограничений по пространству.

Подшипник типа T из литого железа UCT201 UCT202 UCT203 UCT204 UCT205 UCT206 Сферный шариковый подшипник 0

Подшипник типа T из литого железа UCT201 UCT202 UCT203 UCT204 UCT205 UCT206 Сферный шариковый подшипник 1

Параметры шарикоподшипников с опорным блоком серии UCT

Подшипник типа T из литого железа UCT201 UCT202 UCT203 UCT204 UCT205 UCT206 Сферный шариковый подшипник 2

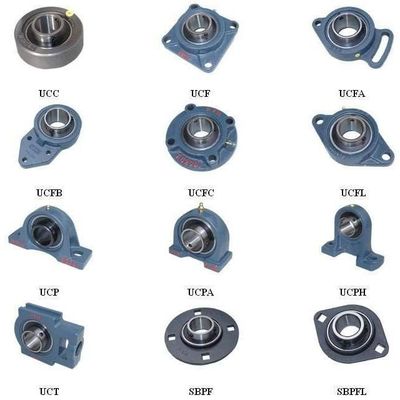

Широкое применение опорных подшипников

Подшипник типа T из литого железа UCT201 UCT202 UCT203 UCT204 UCT205 UCT206 Сферный шариковый подшипник 3

Приветствуется настройка:

Мы можем напечатать ваш бренд (логотип, изображение) на щите или выполнить лазерную гравировку вашего бренда на щите.
Мы можем изготовить упаковку по вашему дизайну.
Все авторские права принадлежат клиентам и мы обещали не разглашать никакой информации.

Упаковка и доставка:

Радиальные шарикоподшипники будут надежно упакованы индивидуально, в трубчатую упаковку или в индивидуальную упаковку.
Способ доставки договорной.

Подшипник типа T из литого железа UCT201 UCT202 UCT203 UCT204 UCT205 UCT206 Сферный шариковый подшипник 4

Класс допуска ABEC-1 ABEC-1 (P0)

Внутреннее кольцо									Допуск в мкм/с
d мм		Δdmp		9	Vdp²)0,1 Серия диаметров	2,3,4	Вдмп	Киа	ΔBs		Вбс
d мм		Δdmp		9	Vdp²)0,1 Серия диаметров	2,3,4	Вдмп	Киа	ΔBs		Вбс
над	включая	высокий	низкий	Макс			Макс	Макс	высокий	низкий	Макс
1)0,6	2,5	0	-8	10	8	6	6	10	0	-40	12
2,5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Внешнее кольцо									Допуск в мкм/с
Д мм		Δdmp		ВДп²)⁴) Серия диаметров открытых подшипников			Подшипники с крышками²)³)	Вдмп	Киа	ΔBs		Вбс
Д мм		Δdmp		9	0,1	2,3,4	2,3,4	Вдмп	Киа	ΔBs		Вбс
над	включая	высокий	низкий	Макс				Макс	Макс	высокий	низкий	Макс
1)2,5	6	0	-8	10	8	6	10	6	15	Идентичен ΔBs и VBs внутреннего кольца того же подшипника.
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

АБЭС-3Класс допускаABEC-3 (P6)

Внутреннее кольцо									Допуск в мкм/с
d мм		Δdmp		9	Vdp²)0,1 Серия диаметров	2,3,4	Вдмп	Киа	ΔBs		Вбс
d мм		Δdmp		9	Vdp²)0,1 Серия диаметров	2,3,4	Вдмп	Киа	ΔBs		Вбс
над	включая	высокий	низкий	Макс			Макс	Макс	высокий	низкий	Макс
11)0,6	2,5	0	-7	9	7	5	5	5	0	-40	12
2,5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Внешнее кольцо									Допуск в мкм/с
Д мм		Δdmp		ВДп²)⁴) Серия диаметров открытых подшипников			Подшипники с крышками²)³)	Вдмп	Киа	ΔBs		Вбс
Д мм		Δdmp		9	0,1	2,3,4	2,3,4	Вдмп	Киа	ΔBs		Вбс
над	включая	высокий	низкий	Макс				Макс	Макс	высокий	низкий	Макс
1)2,5	6	0	-7	9	7	5	9	5	8	Идентичен ΔBs и VBs внутреннего кольца того же подшипника.
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ЭКАБ-5Класс допускаABEC-5 (P5)

Внутреннее кольцо									Допуск в мкм/с
d мм		Δdmp		Vdp²) Серия диаметров		Вдмп	Киа	Сд	сестренка³⁾	ΔBs	Вбс
d мм		Δdmp		9	0,1,2,3,4	Вдмп	Киа	Сд	сестренка³⁾	ΔBs	Вбс
над	включая	высокий	низкий	Макс		3	Макс	Макс	Макс	Высокий	Низкий	Макс
1)0,6	2,5	0	-5	5	4	3	4	7	7	0	-40	5
2,5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Внешнее кольцо									Допуск в мкм/с
Д мм		Δdmp		Vdp²) Серия диаметров		Вдмп	Киа	СД⁴⁾SD1⁵⁾	Море⁴⁾⁵⁾	ΔBs		Вбс
Д мм		Δdmp		9	0,1,2,3,4	Вдмп	Киа	СД⁴⁾SD1⁵⁾	Море⁴⁾⁵⁾	ΔBs		Вбс
над	включая	высокий	низкий	Макс			Макс	Макс	Макс	Высокий	Низкий	Макс
1)2,5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ЭКАБ-7Класс допускаABEC-7 (P4)

Внутреннее кольцо												Допуск в мкм/с
d мм		Δdmp		Δдс		Vdp²) Серия диаметров		Вдмп	Киа	Сд	Сиа	ΔBs		Вбс
d мм		Δdmp		Δдс		7,8,9	1,7,2,3,4	Вдмп	Киа	Сд	Сиа	ΔBs		Вбс
над	включая	высокий	низкий	высокий	низкий	Макс		Макс	Макс	Макс	Макс	Высокий	низкий	Низкий	Макс
1)0,6	2,5	0	-4	0	-4	4	3	2	2,5	3	3	0	-40	-40	2,5
2,5	10	0	-4	0	-4	4	3	2	2,5	3	3	0	-40	-40	2,5
10	18	0	-4	0	-4	4	3	2	2,5	3	3	0	-80	-80	2,5
18	30	0	-5	0	-5	5	4	2,5	3	4	4	0	-120	-120	2,5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3,5	4	5	5	0	-150	-150	4

Внешнее кольцо												Допуск в мкм/с
Д мм		Δdmp		Δдс		Vdp²) Серия диаметров		Вдмп	Киа	Сд	Сиа	ΔBs		Вбс
Д мм		Δdmp		Δдс		7,8,9	1,7,2,3,4	Вдмп	Киа	Сд	Сиа	ΔBs		Вбс
над	включая	высокий	низкий	высокий	низкий	Макс		Макс	Макс	Макс	Макс	Высокий	низкий	Макс
1)2,5	6	0	-4	0	-4	4	3	2	3	4	5	Идентичен ΔBs и VBs внутреннего кольца того же подшипника.		2,5
6	18	0	-4	0	-4	4	3	2	3	4	5			2,5
18	30	0	-5	0	-5	5	4	2,5	4	4	5			2,5
30	50	0	-6	0	-6	6	5	3	5	4	5			2,5
50	80	0	-7	0	-7	7	5	3,5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Данные о допусках вибрации одиночного подшипника

Д	В			V1			V2			V3			V4
мм	Низкий	Середина	Высокий	Низкий	Середина	Высокий	Низкий	Середина	Высокий	Низкий	Середина	Высокий	Низкий	Середина	Высокий
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Максимальное вибрационное ускорение одиночного подшипника

Д	Серия диаметров(0)				Серия диаметров(2)					Серия диаметров(3)
мм	З	Z1	Z2	Z3	З	Z1	Z2	Z3	Z4	З	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Подшипник типа T из литого железа UCT201 UCT202 UCT203 UCT204 UCT205 UCT206 Сферный шариковый подшипник 6

Бренд компании КЁДО ЮСИ	Продукт	Базовое масло	Диапазон использования	Характеристики


ЭКСОН	Мультемп ООО	Полиоловый эфир+диэфир	(-50,+150)	Отличные шумоподавляющие свойства и увеличенный срок службы.
	Мультемп ПС	Диэфир+рафинированное минеральное масло	(-50,+130)	Отличные характеристики при низких температурах, превосходное шумоподавление.
	Мультемп СМ-Б	Синтетический углеводород	(-50,+200)	Длительный срок службы при высоких температурах, отличные характеристики при низких температурах, высокая скорость работы, низкий уровень шума.
	Мультемп ET-K	Синтетический эфир + полиоловый эфир	(-40≥,+200)	Имеет более длительный срок службы в условиях высоких рабочих температур.
МОБИЛЬНЫЙ	Полирекс ЭМ	Минеральная смазка	(-40,+180)	Длительный срок службы и высокая температура
	Маяк325	Синтетическая смазка	(-54,+150)	Смазка общего назначения
	Андок С	Каналирование нефтяной смазки	(-27,+120)	Плавный ход, долгий срок службы с минимальной миграцией
ШЕВРОН	Мобил 28(MIL-G-81322)	Синтетический углеводород	(-54,+177)	Широкий температурный диапазон, хороший крутящий момент при низких температурах
ШЕВРОН	Мобил ХП	Литиевый комплекс	(-30,+110)	Вибрация, умеренная скорость и хорошая коррозионная стойкость.
ОБОЛОЧКА	НИИ-2	Минеральная смазка	(-30,+180)	Высокий температурный диапазон, хорошая водостойкость.
ДЮПОН	Алвания 2	Минеральная смазка	(-35,+120)	Длительный срок службы и высокая температура
ДЮПОН	запрос № 2	Минеральная смазка	(-50,+150)	Низкий уровень шума, высокая скорость и высокая температура.
КЛЮБЕР	АСОНИК	Синтетический углеводород	(-50,+140)	Высокая температурная стабильность с хорошими смазывающими свойствами.
ДЖИНЧЖИ	ХАНГУ 2#	Минеральная смазка	(-20,+120)	Низкий уровень шума
ДЖИНЧЖИ	HTHS	Минеральная смазка	(-40,+180)	Высокая скорость, низкая температура, низкий крутящий момент и низкий уровень шума.

Подшипник типа T из литого железа UCT201 UCT202 UCT203 UCT204 UCT205 UCT206 Сферный шариковый подшипник 7

Радиальный зазор подшипников с качеством электродвигателя

Отверстие			СМ
Над		Включая		Мин	Макс
мм	дюйм	мм	дюйм	хм	хм
10	0,3937	18	0,7087	4	11
18	0,7087	24	0,9449	5	12
24	0,9449	30	1,1811	5	12
30	1,1811	40	1,5748	9	17
40	1,5748	50	1,9685	9	17
50	1,9685	65	2,5591	12	22

Данные мини-радиальных подшипников без нагрузки следующие:										Толерантность в гм
Отверстие				Дюймовая серия R	С2		НОРМАЛЬНЫЙ		С3		С4
Над		Включая			С2		НОРМАЛЬНЫЙ		С3		С4
мм	дюйм	мм	дюйм		мин	Макс	мин	Макс	мин	Макс	мин
2,5	0,0984	10	0,3937	Р2-Р6	0	7	2	13	8	23	14
10	0,3937	18	0,7087	Р8-Р10	0	9	3	18	11	25	18
18	0,7087	24	0,9449	Р12-Р14	0	10	5	20	13	58	20
24	0,9449	30	1,1811	Р16-18	1	11	5	20	13	28	23
30	1,1811	40	1,5748	Р20-Р24	1	11	6	20	15	33	28
40	1,5748	50	1,9685		1	11	6	23	18	36	30
50	1,9685	65	2,5591		1	12	8	28	23	43	38

Данные мини-радиальных подшипников без нагрузки следующие:									Толерантность в гм
Код допуска	MC1		МС2		MC3		MC4		MC5
Распродажа	мин	Макс	мин	Макс	мин	Макс	мин	Макс	мин	Макс
Распродажа	1	6	4	9	6	11	9	14	15	22

Бирки:

Подшипник для шаровых двигателей

Керамические подшипники на роликах

Резиновые загерметизированные подшипники

СОБЩЕННЫЕ ПРОДУКТЫ

Видео

ABEC-3 Электромоторный подшипник 6200 ZZ Высокоточный подшипник

Получите самую лучшую цену

Видео

Подшипник ABEC 5 6001-ZZ, низкий уровень шума, подшипник 6002-2RS P5 для асинхронных двигателей

Получите самую лучшую цену

Подробная информация о продукции

Дом продукты

Подшипник электродвигателя

Подшипник типа T из литого железа UCT201 UCT202 UCT203 UCT204 UCT205 UCT206 Сферный шариковый подшипник

Все категории

Подшипник электродвигателя

подшипник с глубокой канавкой

Подшипник серии 6000

Подшипник серии 6200

Подшипник серии 6300

Подшипник серии 6800

Подшипник серии 6900

подшипник высокой точности

Носить P6

Носить P5

P4 Подшипник

Миниатюрный подшипник

Нестандартные подшипники

Подшипник типа T из литого железа UCT201 UCT202 UCT203 UCT204 UCT205 UCT206 Сферный шариковый подшипник

Наименование марки:	BUGAO
Номер модели:	UCT202 UCT203 UCT204 UCT205
МОК:	1000 шт.
Цена:	Negotiatable
Подробная информация об упаковке:	Одноразовая упаковка, промышленная/трубная упаковка
Условия оплаты:	T/T,L/C,Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

китайский

Фирменное наименование:

BUGAO

Сертификация:

ISO 9001:2015

Номер модели:

UCT202 UCT203 UCT204 UCT205

Носить имя:

Подшипник типа T

Материал:

Подшипниковая сталь (GCr15), нержавеющая сталь, керамика и т.д.

Тип подшипника:

Саморазвертывающийся подшипник блока подушки

Точность:

P0, P6, P5, P4

Класс допуска:

АВЕС-1, АВЕС-3, АВЕС-5, АВЕС-7

Распродажа:

C2, C0, C3, C4

Спецификация:

Open, Z, ZZ, RZ, 2rz, Rs, 2rs

Шум и вибрации:

Z1V1, Z2V2, Z3V3, Z4V4

Код ТН ВЭД:

8482102000

OEM-сервис:

Приветствуется настройка

Материал блока:

Литье чугуна

OEM-сервис:

Доступный

Количество мин заказа:

1000 шт.

Цена:

Negotiatable

Упаковывая детали:

Одноразовая упаковка, промышленная/трубная упаковка

Время доставки:

2-4 недели

Условия оплаты:

T/T,L/C,Western Union

Поставка способности:

30,000, 000 комплектов в год

Выделить:

Подшипник типа T из литого железа

Подшипник типа T UCT202

UCT206 Сферное шариковое подшипник

Характер продукции

1. Проблемы с несоосностью вала.

Описание проблемы: В механическом оборудовании несоосность валов может привести к преждевременному износу подшипников, повышенной вибрации и даже повреждению оборудования.
Решение: Установленные подшипники (особенно самоцентрирующиеся) могут компенсировать определенную степень несоосности валов, уменьшая дополнительные нагрузки и износ, вызванные несоосностью, тем самым продлевая срок службы подшипников и оборудования.

2. Пространственные ограничения

Описание проблемы: Некоторое оборудование имеет ограниченное пространство для установки, а традиционные комбинации подшипников и корпусов могут не соответствовать требованиям компактных конструкций.
Решение: Навесные подшипники компактны и просты в установке, что делает их идеальными для приложений с ограниченным пространством, таких как небольшие двигатели, конвейеры или бытовая техника.

3. Проблемы устойчивости в условиях высоких нагрузок и высокой вибрации.

Описание проблемы: В тяжелом машиностроении или в условиях высокой вибрации обычные подшипники могут не выдерживать высокие нагрузки или частые удары, что приводит к преждевременному выходу из строя.
Решение: В навесных подшипниках используются чугунные или стальные корпуса, которые обеспечивают высокую прочность и жесткость, что позволяет им выдерживать высокие нагрузки и вибрации, обеспечивая стабильную работу оборудования.

4. Проблемы загрязнения и смазки

Описание проблемы: В пыльной, влажной или агрессивной среде загрязняющие вещества могут попасть в подшипник, что приведет к нарушению смазки и повреждению подшипника.
Решение: Установленные подшипники обычно оснащаются уплотнениями (например, резиновыми или металлическими экранами) для эффективного предотвращения попадания загрязнений и удержания смазки, что продлевает срок службы подшипников.

5. Комплексная установка и обслуживание.

Описание проблемы: Традиционные подшипники требуют высоких технических знаний и времени для установки и обслуживания, особенно в крупногабаритном оборудовании.
Решение: Установленные подшипники имеют предварительно собранную конструкцию, что делает установку быстрой и простой. Большинство установленных подшипников также имеют смазочные отверстия для регулярной смазки, что сокращает время и затраты на техническое обслуживание.

6. Проблемы с производительностью в высокотемпературных средах

Описание проблемы: В условиях высоких температур обычные подшипники могут выйти из строя из-за теплового расширения или отказа смазки.
Решение: в установленных подшипниках могут использоваться жаропрочные материалы и высокотемпературная смазка, чтобы обеспечить стабильную работу в условиях высоких температур.

7. Проблемы разнонаправленной нагрузки

Описание проблемы: Некоторое оборудование должно выдерживать как радиальные, так и осевые нагрузки, с которыми обычные подшипники не справляются эффективно.
Решение: Установленные подшипники (например, самоустанавливающиеся шарикоподшипники) выдерживают как радиальные, так и осевые нагрузки, что делает их пригодными для условий сложных нагрузок.

8. Проблемы с шумом оборудования

Описание проблемы: Шум от работы подшипников может повлиять на рабочую среду или производительность оборудования.
Решение: Навесные подшипники изготовлены из прецизионных и высококачественных материалов, что обеспечивает плавную и бесшумную работу, что делает их идеальными для чувствительных к шуму устройств, таких как бытовая техника или офисное оборудование.

9. Частые проблемы с заменой подшипников.

Описание проблемы: В суровых условиях эксплуатации обычные подшипники могут часто выходить из строя из-за износа или загрязнения, что увеличивает затраты на замену.
Решение: Установленные подшипники обеспечивают высокую надежность и длительный срок службы, что позволяет сократить частоту замены и снизить эксплуатационные расходы оборудования.

10. Проблемы простоя оборудования

Описание проблемы: Поломки подшипников могут привести к простою оборудования, что повлияет на эффективность производства.
Решение: Высокая надежность и простота обслуживания установленных подшипников сокращают время простоя оборудования, повышая эффективность производства.

Типичные применения навесных подшипников

Конвейерные системы: используются для поддержки конвейерных роликов, решения проблем выравнивания и нагрузки.
Сельскохозяйственная техника: используется в тракторах, комбайнах и другом оборудовании, адаптируясь к суровым условиям и тяжелым нагрузкам.
Пищевое и фармацевтическое оборудование: подшипники, установленные на нержавеющей стали, решают проблемы гигиены и коррозии.
Вентиляторы и насосы: обеспечивают стабильную работу в условиях высокой вибрации и высоких температур.
Бытовая техника: используется в стиральных машинах, сушилках и других приборах с целью устранения шума и ограничений по пространству.

Подшипник типа T из литого железа UCT201 UCT202 UCT203 UCT204 UCT205 UCT206 Сферный шариковый подшипник 0

Подшипник типа T из литого железа UCT201 UCT202 UCT203 UCT204 UCT205 UCT206 Сферный шариковый подшипник 1

Параметры шарикоподшипников с опорным блоком серии UCT

Подшипник типа T из литого железа UCT201 UCT202 UCT203 UCT204 UCT205 UCT206 Сферный шариковый подшипник 2

Широкое применение опорных подшипников

Подшипник типа T из литого железа UCT201 UCT202 UCT203 UCT204 UCT205 UCT206 Сферный шариковый подшипник 3

Приветствуется настройка:

Мы можем напечатать ваш бренд (логотип, изображение) на щите или выполнить лазерную гравировку вашего бренда на щите.
Мы можем изготовить упаковку по вашему дизайну.
Все авторские права принадлежат клиентам и мы обещали не разглашать никакой информации.

Упаковка и доставка:

Радиальные шарикоподшипники будут надежно упакованы индивидуально, в трубчатую упаковку или в индивидуальную упаковку.
Способ доставки договорной.

Подшипник типа T из литого железа UCT201 UCT202 UCT203 UCT204 UCT205 UCT206 Сферный шариковый подшипник 4

Класс допуска ABEC-1 ABEC-1 (P0)

Внутреннее кольцо									Допуск в мкм/с
d мм		Δdmp		9	Vdp²)0,1 Серия диаметров	2,3,4	Вдмп	Киа	ΔBs		Вбс
d мм		Δdmp		9	Vdp²)0,1 Серия диаметров	2,3,4	Вдмп	Киа	ΔBs		Вбс
над	включая	высокий	низкий	Макс			Макс	Макс	высокий	низкий	Макс
1)0,6	2,5	0	-8	10	8	6	6	10	0	-40	12
2,5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Внешнее кольцо									Допуск в мкм/с
Д мм		Δdmp		ВДп²)⁴) Серия диаметров открытых подшипников			Подшипники с крышками²)³)	Вдмп	Киа	ΔBs		Вбс
Д мм		Δdmp		9	0,1	2,3,4	2,3,4	Вдмп	Киа	ΔBs		Вбс
над	включая	высокий	низкий	Макс				Макс	Макс	высокий	низкий	Макс
1)2,5	6	0	-8	10	8	6	10	6	15	Идентичен ΔBs и VBs внутреннего кольца того же подшипника.
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

АБЭС-3Класс допускаABEC-3 (P6)

Внутреннее кольцо									Допуск в мкм/с
d мм		Δdmp		9	Vdp²)0,1 Серия диаметров	2,3,4	Вдмп	Киа	ΔBs		Вбс
d мм		Δdmp		9	Vdp²)0,1 Серия диаметров	2,3,4	Вдмп	Киа	ΔBs		Вбс
над	включая	высокий	низкий	Макс			Макс	Макс	высокий	низкий	Макс
11)0,6	2,5	0	-7	9	7	5	5	5	0	-40	12
2,5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Внешнее кольцо									Допуск в мкм/с
Д мм		Δdmp		ВДп²)⁴) Серия диаметров открытых подшипников			Подшипники с крышками²)³)	Вдмп	Киа	ΔBs		Вбс
Д мм		Δdmp		9	0,1	2,3,4	2,3,4	Вдмп	Киа	ΔBs		Вбс
над	включая	высокий	низкий	Макс				Макс	Макс	высокий	низкий	Макс
1)2,5	6	0	-7	9	7	5	9	5	8	Идентичен ΔBs и VBs внутреннего кольца того же подшипника.
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ЭКАБ-5Класс допускаABEC-5 (P5)

Внутреннее кольцо									Допуск в мкм/с
d мм		Δdmp		Vdp²) Серия диаметров		Вдмп	Киа	Сд	сестренка³⁾	ΔBs	Вбс
d мм		Δdmp		9	0,1,2,3,4	Вдмп	Киа	Сд	сестренка³⁾	ΔBs	Вбс
над	включая	высокий	низкий	Макс		3	Макс	Макс	Макс	Высокий	Низкий	Макс
1)0,6	2,5	0	-5	5	4	3	4	7	7	0	-40	5
2,5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Внешнее кольцо									Допуск в мкм/с
Д мм		Δdmp		Vdp²) Серия диаметров		Вдмп	Киа	СД⁴⁾SD1⁵⁾	Море⁴⁾⁵⁾	ΔBs		Вбс
Д мм		Δdmp		9	0,1,2,3,4	Вдмп	Киа	СД⁴⁾SD1⁵⁾	Море⁴⁾⁵⁾	ΔBs		Вбс
над	включая	высокий	низкий	Макс			Макс	Макс	Макс	Высокий	Низкий	Макс
1)2,5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ЭКАБ-7Класс допускаABEC-7 (P4)

Внутреннее кольцо												Допуск в мкм/с
d мм		Δdmp		Δдс		Vdp²) Серия диаметров		Вдмп	Киа	Сд	Сиа	ΔBs		Вбс
d мм		Δdmp		Δдс		7,8,9	1,7,2,3,4	Вдмп	Киа	Сд	Сиа	ΔBs		Вбс
над	включая	высокий	низкий	высокий	низкий	Макс		Макс	Макс	Макс	Макс	Высокий	низкий	Низкий	Макс
1)0,6	2,5	0	-4	0	-4	4	3	2	2,5	3	3	0	-40	-40	2,5
2,5	10	0	-4	0	-4	4	3	2	2,5	3	3	0	-40	-40	2,5
10	18	0	-4	0	-4	4	3	2	2,5	3	3	0	-80	-80	2,5
18	30	0	-5	0	-5	5	4	2,5	3	4	4	0	-120	-120	2,5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3,5	4	5	5	0	-150	-150	4

Внешнее кольцо												Допуск в мкм/с
Д мм		Δdmp		Δдс		Vdp²) Серия диаметров		Вдмп	Киа	Сд	Сиа	ΔBs		Вбс
Д мм		Δdmp		Δдс		7,8,9	1,7,2,3,4	Вдмп	Киа	Сд	Сиа	ΔBs		Вбс
над	включая	высокий	низкий	высокий	низкий	Макс		Макс	Макс	Макс	Макс	Высокий	низкий	Макс
1)2,5	6	0	-4	0	-4	4	3	2	3	4	5	Идентичен ΔBs и VBs внутреннего кольца того же подшипника.		2,5
6	18	0	-4	0	-4	4	3	2	3	4	5			2,5
18	30	0	-5	0	-5	5	4	2,5	4	4	5			2,5
30	50	0	-6	0	-6	6	5	3	5	4	5			2,5
50	80	0	-7	0	-7	7	5	3,5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Данные о допусках вибрации одиночного подшипника

Д	В			V1			V2			V3			V4
мм	Низкий	Середина	Высокий	Низкий	Середина	Высокий	Низкий	Середина	Высокий	Низкий	Середина	Высокий	Низкий	Середина	Высокий
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Максимальное вибрационное ускорение одиночного подшипника

Д	Серия диаметров(0)				Серия диаметров(2)					Серия диаметров(3)
мм	З	Z1	Z2	Z3	З	Z1	Z2	Z3	Z4	З	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Подшипник типа T из литого железа UCT201 UCT202 UCT203 UCT204 UCT205 UCT206 Сферный шариковый подшипник 6

Бренд компании КЁДО ЮСИ	Продукт	Базовое масло	Диапазон использования	Характеристики


ЭКСОН	Мультемп ООО	Полиоловый эфир+диэфир	(-50,+150)	Отличные шумоподавляющие свойства и увеличенный срок службы.
	Мультемп ПС	Диэфир+рафинированное минеральное масло	(-50,+130)	Отличные характеристики при низких температурах, превосходное шумоподавление.
	Мультемп СМ-Б	Синтетический углеводород	(-50,+200)	Длительный срок службы при высоких температурах, отличные характеристики при низких температурах, высокая скорость работы, низкий уровень шума.
	Мультемп ET-K	Синтетический эфир + полиоловый эфир	(-40≥,+200)	Имеет более длительный срок службы в условиях высоких рабочих температур.
МОБИЛЬНЫЙ	Полирекс ЭМ	Минеральная смазка	(-40,+180)	Длительный срок службы и высокая температура
	Маяк325	Синтетическая смазка	(-54,+150)	Смазка общего назначения
	Андок С	Каналирование нефтяной смазки	(-27,+120)	Плавный ход, долгий срок службы с минимальной миграцией
ШЕВРОН	Мобил 28(MIL-G-81322)	Синтетический углеводород	(-54,+177)	Широкий температурный диапазон, хороший крутящий момент при низких температурах
ШЕВРОН	Мобил ХП	Литиевый комплекс	(-30,+110)	Вибрация, умеренная скорость и хорошая коррозионная стойкость.
ОБОЛОЧКА	НИИ-2	Минеральная смазка	(-30,+180)	Высокий температурный диапазон, хорошая водостойкость.
ДЮПОН	Алвания 2	Минеральная смазка	(-35,+120)	Длительный срок службы и высокая температура
ДЮПОН	запрос № 2	Минеральная смазка	(-50,+150)	Низкий уровень шума, высокая скорость и высокая температура.
КЛЮБЕР	АСОНИК	Синтетический углеводород	(-50,+140)	Высокая температурная стабильность с хорошими смазывающими свойствами.
ДЖИНЧЖИ	ХАНГУ 2#	Минеральная смазка	(-20,+120)	Низкий уровень шума
ДЖИНЧЖИ	HTHS	Минеральная смазка	(-40,+180)	Высокая скорость, низкая температура, низкий крутящий момент и низкий уровень шума.

Подшипник типа T из литого железа UCT201 UCT202 UCT203 UCT204 UCT205 UCT206 Сферный шариковый подшипник 7

Радиальный зазор подшипников с качеством электродвигателя

Отверстие			СМ
Над		Включая		Мин	Макс
мм	дюйм	мм	дюйм	хм	хм
10	0,3937	18	0,7087	4	11
18	0,7087	24	0,9449	5	12
24	0,9449	30	1,1811	5	12
30	1,1811	40	1,5748	9	17
40	1,5748	50	1,9685	9	17
50	1,9685	65	2,5591	12	22

Данные мини-радиальных подшипников без нагрузки следующие:										Толерантность в гм
Отверстие				Дюймовая серия R	С2		НОРМАЛЬНЫЙ		С3		С4
Над		Включая			С2		НОРМАЛЬНЫЙ		С3		С4
мм	дюйм	мм	дюйм		мин	Макс	мин	Макс	мин	Макс	мин
2,5	0,0984	10	0,3937	Р2-Р6	0	7	2	13	8	23	14
10	0,3937	18	0,7087	Р8-Р10	0	9	3	18	11	25	18
18	0,7087	24	0,9449	Р12-Р14	0	10	5	20	13	58	20
24	0,9449	30	1,1811	Р16-18	1	11	5	20	13	28	23
30	1,1811	40	1,5748	Р20-Р24	1	11	6	20	15	33	28
40	1,5748	50	1,9685		1	11	6	23	18	36	30
50	1,9685	65	2,5591		1	12	8	28	23	43	38

Данные мини-радиальных подшипников без нагрузки следующие:									Толерантность в гм
Код допуска	MC1		МС2		MC3		MC4		MC5
Распродажа	мин	Макс	мин	Макс	мин	Макс	мин	Макс	мин	Макс
Распродажа	1	6	4	9	6	11	9	14	15	22

Бирки:
