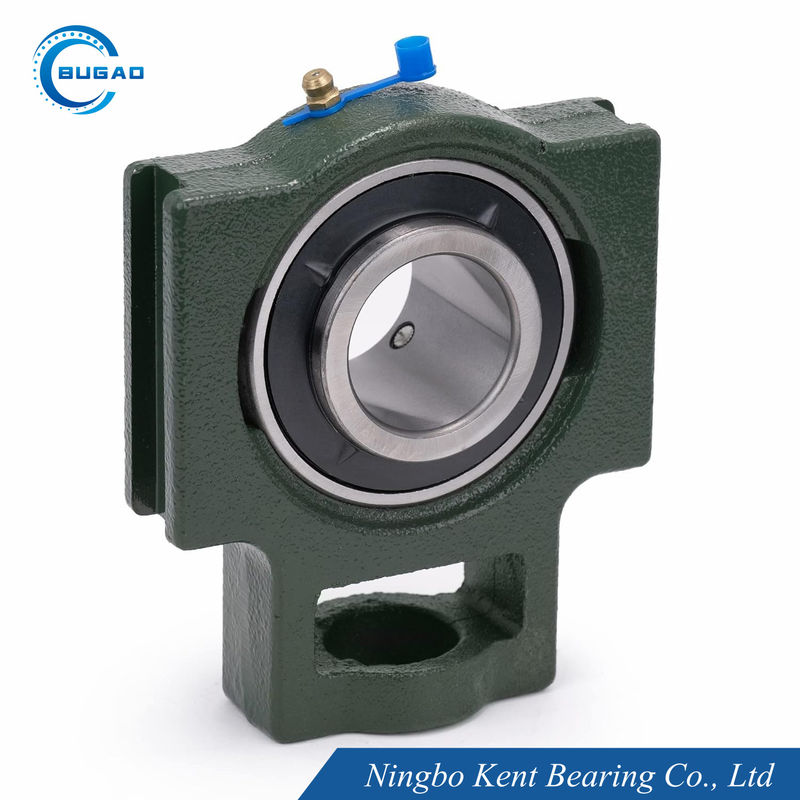

P0 P6 P5 P4 UCT Подшипник блока подушки Z1V1 UCT 204 Подшипник

P0 P6 P5 P4 UCT Подшипник блока подушки Z1V1 UCT 204 Подшипник

Наименование марки:	BUGAO
Номер модели:	UCT204
МОК:	1000 шт.
Цена:	Negotiatable
Время доставки:	2-4 недели
Условия оплаты:	T/T,L/C,Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

китайский

Сертификация:

ISO9001:2015

Носить имя:

Подшипник блока подушки UCT

Материал:

Подшипниковая сталь (GCr15), нержавеющая сталь, керамика и т.д.

Тип подшипника:

Саморазвертывающийся подшипник блока подушки

Точность:

P0, P6, P5, P4

Класс допуска:

АВЕС-1, АВЕС-3, АВЕС-5, АВЕС-7

Распродажа:

C2, C0, C3, C4

Спецификация:

Open, Z, ZZ, RZ, 2rz, Rs, 2rs

Шум и вибрации:

Z1V1, Z2V2, Z3V3, Z4V4

Код ТН ВЭД:

8482102000

OEM-сервис:

Приветствуется настройка

Материал блока:

Литье чугуна

OEM-сервис:

Доступный

Упаковывая детали:

Одноразовая упаковка, промышленная/трубная упаковка

Поставка способности:

30,000, 000 комплектов в год

Выделить:

P4 UCT Подшипник блока подушки

Подшипник блока подушки UCT Z1V1

UCT 208 Подшипник 40 мм

Характер продукции

Pillow Block Ball Bearing 40 mm Bore UCT204 Housing Bearing Shaft Bearing Продолжайте двигаться

UCT204 состоит из двух основных компонентов:

Жилье:
- Сделано из чугуна или штампованной стали, жилье обеспечивает прочную основу для подшипника.
- Он имеет четырехструнный монтажный дизайн, который обеспечивает безопасное прикрепление к плоским поверхностям и повышает стабильность.
- Жилье предназначено для поглощения вибраций и обеспечения надежной поддержки для вала.
Вставьте подшипник.:
- The insert bearing is typically a Вставка подшипника обычноглубокий ров шарового подшипникаМодель 204.
- Изготовлены из:высококачественная хромная сталь (GCr15)Он предлагает отличную долговечность, износостойкость и грузоподъемность.
- Подшипник предназначен для обработки обоих.радиальные и осевые нагрузки, что делает его универсальным для различных приложений.
Запечатка:
- UCT204 может быть оснащенрезиновые уплотнители (2RS)илиМеталлические щиты (ZZ)чтобы защитить подшипник от загрязнений и сохранить смазку.
- Печати помогают продлить срок службы подшипников, предотвращая попадание пыли, грязи и влаги.
Смазка:
- Подшипник предварительно смазан высококачественной смазкой, обеспечивая плавную работу и уменьшая потребность в частом обслуживании.
- Lubrication holes or fittings may be provided for easy re-lubrication in some designs. Очистительные отверстия или фитинги могут быть предоставлены для легкой повторной смазки в некоторых конструкциях.

2Размеры UCT204 Bearing.

The UCT204 follows standard dimensions (in millimeters):

Параметр	Размер (мм)
Диаметр отверстия (d)	20 мм
Внешний диаметр (D)	47 мм
Ширина подшипника (B)	14 мм
Диаметр отверстия корпуса	20 мм
Общая длина (L)	104 мм
Общая ширина (W)	80 мм
Общая высота (H)	46 мм
Мониторная дырка (А)	70 мм
Диаметр монтируемого отверстия (B)	11 мм
Вес	Примерно 0,9 кг

3Приложения UCT204 Bearing.

The UCT204 is widely used in various industries due to its durability and versatility. Общие приложения включают:

Конвейерные системы:
- Используется для поддержки роллеров и штурвалов в оборудовании для обработки материалов.
- Предоставляет надежную производительность в промышленной среде.
Сельскохозяйственные машины:
- Найдены в тракторах, комбайнах и ирригационных системах.
- Выдерживает суровые условия, такие как пыль, грязь и влага.
Промышленные вентиляторы и вентиляторы:
- Поддерживает вращающиеся валы в вентиляторах и вдувателях, обеспечивая плавную и эффективную работу.
- Подходит для высокоскоростных приложений.
Оборудование для пищевой промышленности:
- Используется в смесителях, конвейерах и упаковочных машинах.
- Stainless steel variants are available for corrosion resistance in wet or hygienic environments. Нержавеющая сталь может противостоять коррозии в влажной или гигиенической среде.
Насосы и компрессоры:
- Предоставляет поддержку для вращающихся валов в насосах и компрессорах.
- Легко справляется со средней до тяжелой нагрузкой.
Общие машины:
- Используется в различных типах машин, где требуется поддержка и выравнивание вала.
- Идеально подходит для приложений с ограниченным пространством и умеренными нагрузками.

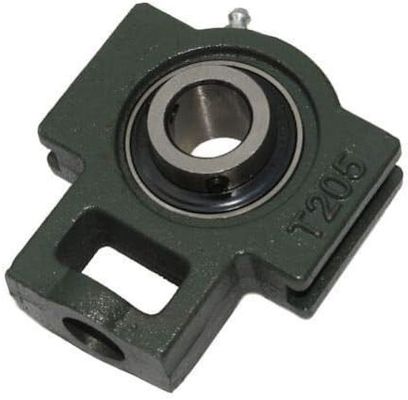

P0 P6 P5 P4 UCT Подшипник блока подушки Z1V1 UCT 204 Подшипник 0

P0 P6 P5 P4 UCT Подшипник блока подушки Z1V1 UCT 204 Подшипник 1

Параметры шарикоподшипников UCT серии

P0 P6 P5 P4 UCT Подшипник блока подушки Z1V1 UCT 204 Подшипник 2

Широкое применение подшипников блоков подушек

å¸¦åº§å¤çé¢è½´æ¿ åºç¨2.jpg

Приветствуется настройка:

Мы можем напечатать ваш бренд (логотип, художественное произведение) на щите или лазерно выгравировать ваш бренд на щите.
Мы можем настроить вашу упаковку по вашему дизайну.
Все авторские права принадлежат клиентам, и мы обещали не раскрывать никакой информации.

Упаковка и перевозка:

Глубокие канавные шариковые подшипники будут надежно упакованы индивидуально, или трубной упаковки или упакованы в качестве индивидуальной упаковки
Способ доставки согласован.

P0 P6 P5 P4 UCT Подшипник блока подушки Z1V1 UCT 204 Подшипник 4

Класс допустимости ABEC-1 ABEC-1 (P0)

Внутреннее кольцо									Толерантность в мм/с
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум			максимум	максимум	высокий	низкий	максимум
1 -0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	- 10	13	10	8	8	13	0	-120	20
30	50	0	- 12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	- 150	25

Внешнее кольцо									Толерантность в мм/с
Д мм		Δdmp		VDp²)⁴Серия диаметров открытых подшипников			Подшипники с крышкой²)³)	Vdmp	Киа	ΔBs		Vbs
Д мм		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум				максимум	максимум	высокий	низкий	максимум
1) 2.5	6	0	-8	10	8	6	10	6	15	Идентичный ΔB и VB внутреннего кольца с одинаковым подшипником
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	- 18 лет.	23	23	14	30	14	40

ABEC-3Класс толерантностиABEC-3 (P6)

Внутреннее кольцо									Толерантность в мм/с
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум			максимум	максимум	высокий	низкий	максимум
11 и 10.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	- 10	13	10	8	8	10	0	-120	20
50	80	0	- 12	15	15	9	9	10	0	- 150	25

Внешнее кольцо									Толерантность в мм/с
Д мм		Δdmp		VDp²)⁴Серия диаметров открытых подшипников			Подшипники с крышкой²)³)	Vdmp	Киа	ΔBs		Vbs
Д мм		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум				максимум	максимум	высокий	низкий	максимум
1) 2.5	6	0	-7	9	7	5	9	5	8	Идентичный ΔB и VB внутреннего кольца с одинаковым подшипником
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5Класс толерантностиABEC-5 (P5)

Внутреннее кольцо									Толерантность в мм/с
d мм		Δdmp		Vdp2) Серия диаметров		Vdmp	Киа	Sd	Сестра.³⁾	ΔBs	Vbs
d мм		Δdmp		9	0,1,2,3,4	Vdmp	Киа	Sd	Сестра.³⁾	ΔBs	Vbs
Покончено.	в том числе	высокий	низкий	максимум		3	максимум	максимум	максимум	Высокий	Низкий	максимум
1 -0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	- 150	6

Внешнее кольцо									Толерантность в мм/с
Д мм		Δdmp		Vdp2) Серия диаметров		Vdmp	Киа	СД⁴⁾SD1⁵⁾	Море^{4) 5)}	ΔBs		Vbs
Д мм		Δdmp		9	0,1,2,3,4	Vdmp	Киа	СД⁴⁾SD1⁵⁾	Море^{4) 5)}	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум			максимум	максимум	максимум	Высокий	Низкий	максимум
1) 2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Класс толерантностиABEC-7 (P4)

Внутреннее кольцо												Толерантность в мм/с
d мм		Δdmp		Δds		Vdp2) Серия диаметров		Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
d мм		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	высокий	низкий	максимум		максимум	максимум	максимум	максимум	Высокий	низкий	Низкий	максимум
1 -0.6	2.5	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	- 150	- 150	4

Внешнее кольцо												Толерантность в мм/с
Д мм		Δdmp		Δds		Vdp2) Серия диаметров		Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
Д мм		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	высокий	низкий	максимум		максимум	максимум	максимум	максимум	Высокий	низкий	максимум
1) 2.5	6	0	- 4	0	- 4	4	3	2	3	4	5	Идентичный ΔB и VB внутреннего кольца с одинаковым подшипником		2.5
6	18	0	- 4	0	- 4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Данные о допустимых колебаниях одного подшипника

D	V			V1			V2			V3			V4
мм	Низкий	Средний	Высокий	Низкий	Средний	Высокий	Низкий	Средний	Высокий	Низкий	Средний	Высокий	Низкий	Средний	Высокий
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Максимальное ускорение вибрации одного подшипника

D	Серия диаметров ((0)				Серия диаметров ((2)					Серия диаметров ((3)
мм	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

P0 P6 P5 P4 UCT Подшипник блока подушки Z1V1 UCT 204 Подшипник 6

Бренд компании Кёдо Юши	Продукт	Базовое масло	Диапазон применения	Характеристики


EXXON	Multemp SRL	Полиэфир+диэфир	(-50,+150)	Отличные свойства подавления шума и длительный срок службы
	Многочасовой PS	Диэстер+Рафинированное минеральное масло	(-50,+130)	Отличная работа при низких температурах, отличные свойства подавления шума
	Многочасовой SM-B	Синтетические углеводороды	(-50,+200)	Долгий срок службы при высоких температурах,отличная работа при низких температурах,работа с высокой скоростью, низкий уровень шума
	Multemp ET-K	Синтетический эфир +эстер полиолов	(-40≥+200)	Имеет более длительный срок службы при условии высокой рабочей температуры
Мобильный	Polyrex EM	Минеральные жиры	(-40,+180)	Длительный срок службы и высокая температура
	Бикон 325	Синтетический жир	(-54,+150)	Масла общего назначения
	Андок С	Перекачивание нефтемасла	(-27,+120)	Плавный ход, длительный срок службы с минимальной миграцией
Шеврон	Мобиль 28 ((MIL-G-81322)	Синтетические углеводороды	(-54,+177)	Широкий температурный диапазон, хороший крутящий момент низкой температуры
Шеврон	Мобильный HP	Литийный комплекс	(-30,+110)	Вибрация, умеренная скорость и хорошая коррозионная устойчивость
СКРУПКА	SRI-2	Минеральные жиры	(-30,+180)	Высокий температурный диапазон, хорошая водостойкость
DUPONT	Альвания 2	Минеральные жиры	(-35,+120)	Длительный срок службы и высокая температура
DUPONT	RLQ #2	Минеральные жиры	(-50,+150)	Низкий шум, высокая скорость и высокая температура
КЛУБЕР	ASONIC	Синтетические углеводороды	(-50,+140)	Высокая температурная устойчивость с хорошими свойствами смазки
Джинзи	HANGU 2#	Минеральные жиры	(-20+120)	Низкий уровень шума
Джинзи	HTHS	Минеральные жиры	(-40,+180)	Высокая скорость, низкая температура, низкий крутящий момент и низкий шум

P0 P6 P5 P4 UCT Подшипник блока подушки Z1V1 UCT 204 Подшипник 7

Радиальный просвет подшипников с качеством электродвигателя

Скучно			CM
Понимаешь?		Включая		Минуты	Макс
мм	дюйм	мм	дюйм	Ну, да.	Ну, да.
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Данные о мини-глубоких подшипниках под загрузкой следующие:										Толерантность
Скучно				Серия R дюйма	С2		Обычно		C3		C4
Понимаешь?		Включая			С2		Обычно		C3		C4
мм	дюйм	мм	дюйм		минуты	максимум	минуты	максимум	минуты	максимум	минуты
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16-18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Данные о мини-глубоких подшипниках под загрузкой следующие:									Толерантность
Код выдачи разрешения	MC1		MC2		MC3		MC4		MC5
Разрешение	минуты	максимум	минуты	максимум	минуты	максимум	минуты	максимум	минуты	максимум
Разрешение	1	6	4	9	6	11	9	14	15	22

Бирки:

Подробная информация о продукции

Дом продукты

Подшипник электродвигателя

P0 P6 P5 P4 UCT Подшипник блока подушки Z1V1 UCT 204 Подшипник

Все категории

P0 P6 P5 P4 UCT Подшипник блока подушки Z1V1 UCT 204 Подшипник

Наименование марки:	BUGAO
Номер модели:	UCT204
МОК:	1000 шт.
Цена:	Negotiatable
Подробная информация об упаковке:	Одноразовая упаковка, промышленная/трубная упаковка
Условия оплаты:	T/T,L/C,Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

китайский

Фирменное наименование:

BUGAO

Сертификация:

ISO9001:2015

Номер модели:

UCT204

Носить имя:

Подшипник блока подушки UCT

Материал:

Подшипниковая сталь (GCr15), нержавеющая сталь, керамика и т.д.

Тип подшипника:

Саморазвертывающийся подшипник блока подушки

Точность:

P0, P6, P5, P4

Класс допуска:

АВЕС-1, АВЕС-3, АВЕС-5, АВЕС-7

Распродажа:

C2, C0, C3, C4

Спецификация:

Open, Z, ZZ, RZ, 2rz, Rs, 2rs

Шум и вибрации:

Z1V1, Z2V2, Z3V3, Z4V4

Код ТН ВЭД:

8482102000

OEM-сервис:

Приветствуется настройка

Материал блока:

Литье чугуна

OEM-сервис:

Доступный

Количество мин заказа:

1000 шт.

Цена:

Negotiatable

Упаковывая детали:

Одноразовая упаковка, промышленная/трубная упаковка

Время доставки:

2-4 недели

Условия оплаты:

T/T,L/C,Western Union

Поставка способности:

30,000, 000 комплектов в год

Выделить:

P4 UCT Подшипник блока подушки

Подшипник блока подушки UCT Z1V1

UCT 208 Подшипник 40 мм

Характер продукции

Pillow Block Ball Bearing 40 mm Bore UCT204 Housing Bearing Shaft Bearing Продолжайте двигаться

UCT204 состоит из двух основных компонентов:

Жилье:
- Сделано из чугуна или штампованной стали, жилье обеспечивает прочную основу для подшипника.
- Он имеет четырехструнный монтажный дизайн, который обеспечивает безопасное прикрепление к плоским поверхностям и повышает стабильность.
- Жилье предназначено для поглощения вибраций и обеспечения надежной поддержки для вала.
Вставьте подшипник.:
- The insert bearing is typically a Вставка подшипника обычноглубокий ров шарового подшипникаМодель 204.
- Изготовлены из:высококачественная хромная сталь (GCr15)Он предлагает отличную долговечность, износостойкость и грузоподъемность.
- Подшипник предназначен для обработки обоих.радиальные и осевые нагрузки, что делает его универсальным для различных приложений.
Запечатка:
- UCT204 может быть оснащенрезиновые уплотнители (2RS)илиМеталлические щиты (ZZ)чтобы защитить подшипник от загрязнений и сохранить смазку.
- Печати помогают продлить срок службы подшипников, предотвращая попадание пыли, грязи и влаги.
Смазка:
- Подшипник предварительно смазан высококачественной смазкой, обеспечивая плавную работу и уменьшая потребность в частом обслуживании.
- Lubrication holes or fittings may be provided for easy re-lubrication in some designs. Очистительные отверстия или фитинги могут быть предоставлены для легкой повторной смазки в некоторых конструкциях.

2Размеры UCT204 Bearing.

The UCT204 follows standard dimensions (in millimeters):

Параметр	Размер (мм)
Диаметр отверстия (d)	20 мм
Внешний диаметр (D)	47 мм
Ширина подшипника (B)	14 мм
Диаметр отверстия корпуса	20 мм
Общая длина (L)	104 мм
Общая ширина (W)	80 мм
Общая высота (H)	46 мм
Мониторная дырка (А)	70 мм
Диаметр монтируемого отверстия (B)	11 мм
Вес	Примерно 0,9 кг

3Приложения UCT204 Bearing.

The UCT204 is widely used in various industries due to its durability and versatility. Общие приложения включают:

Конвейерные системы:
- Используется для поддержки роллеров и штурвалов в оборудовании для обработки материалов.
- Предоставляет надежную производительность в промышленной среде.
Сельскохозяйственные машины:
- Найдены в тракторах, комбайнах и ирригационных системах.
- Выдерживает суровые условия, такие как пыль, грязь и влага.
Промышленные вентиляторы и вентиляторы:
- Поддерживает вращающиеся валы в вентиляторах и вдувателях, обеспечивая плавную и эффективную работу.
- Подходит для высокоскоростных приложений.
Оборудование для пищевой промышленности:
- Используется в смесителях, конвейерах и упаковочных машинах.
- Stainless steel variants are available for corrosion resistance in wet or hygienic environments. Нержавеющая сталь может противостоять коррозии в влажной или гигиенической среде.
Насосы и компрессоры:
- Предоставляет поддержку для вращающихся валов в насосах и компрессорах.
- Легко справляется со средней до тяжелой нагрузкой.
Общие машины:
- Используется в различных типах машин, где требуется поддержка и выравнивание вала.
- Идеально подходит для приложений с ограниченным пространством и умеренными нагрузками.

P0 P6 P5 P4 UCT Подшипник блока подушки Z1V1 UCT 204 Подшипник 0

P0 P6 P5 P4 UCT Подшипник блока подушки Z1V1 UCT 204 Подшипник 1

Параметры шарикоподшипников UCT серии

P0 P6 P5 P4 UCT Подшипник блока подушки Z1V1 UCT 204 Подшипник 2

Широкое применение подшипников блоков подушек

å¸¦åº§å¤çé¢è½´æ¿ åºç¨2.jpg

Приветствуется настройка:

Мы можем напечатать ваш бренд (логотип, художественное произведение) на щите или лазерно выгравировать ваш бренд на щите.
Мы можем настроить вашу упаковку по вашему дизайну.
Все авторские права принадлежат клиентам, и мы обещали не раскрывать никакой информации.

Упаковка и перевозка:

Глубокие канавные шариковые подшипники будут надежно упакованы индивидуально, или трубной упаковки или упакованы в качестве индивидуальной упаковки
Способ доставки согласован.

P0 P6 P5 P4 UCT Подшипник блока подушки Z1V1 UCT 204 Подшипник 4

Класс допустимости ABEC-1 ABEC-1 (P0)

Внутреннее кольцо									Толерантность в мм/с
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум			максимум	максимум	высокий	низкий	максимум
1 -0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	- 10	13	10	8	8	13	0	-120	20
30	50	0	- 12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	- 150	25

Внешнее кольцо									Толерантность в мм/с
Д мм		Δdmp		VDp²)⁴Серия диаметров открытых подшипников			Подшипники с крышкой²)³)	Vdmp	Киа	ΔBs		Vbs
Д мм		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум				максимум	максимум	высокий	низкий	максимум
1) 2.5	6	0	-8	10	8	6	10	6	15	Идентичный ΔB и VB внутреннего кольца с одинаковым подшипником
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	- 18 лет.	23	23	14	30	14	40

ABEC-3Класс толерантностиABEC-3 (P6)

Внутреннее кольцо									Толерантность в мм/с
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум			максимум	максимум	высокий	низкий	максимум
11 и 10.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	- 10	13	10	8	8	10	0	-120	20
50	80	0	- 12	15	15	9	9	10	0	- 150	25

Внешнее кольцо									Толерантность в мм/с
Д мм		Δdmp		VDp²)⁴Серия диаметров открытых подшипников			Подшипники с крышкой²)³)	Vdmp	Киа	ΔBs		Vbs
Д мм		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум				максимум	максимум	высокий	низкий	максимум
1) 2.5	6	0	-7	9	7	5	9	5	8	Идентичный ΔB и VB внутреннего кольца с одинаковым подшипником
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5Класс толерантностиABEC-5 (P5)

Внутреннее кольцо									Толерантность в мм/с
d мм		Δdmp		Vdp2) Серия диаметров		Vdmp	Киа	Sd	Сестра.³⁾	ΔBs	Vbs
d мм		Δdmp		9	0,1,2,3,4	Vdmp	Киа	Sd	Сестра.³⁾	ΔBs	Vbs
Покончено.	в том числе	высокий	низкий	максимум		3	максимум	максимум	максимум	Высокий	Низкий	максимум
1 -0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	- 150	6

Внешнее кольцо									Толерантность в мм/с
Д мм		Δdmp		Vdp2) Серия диаметров		Vdmp	Киа	СД⁴⁾SD1⁵⁾	Море^{4) 5)}	ΔBs		Vbs
Д мм		Δdmp		9	0,1,2,3,4	Vdmp	Киа	СД⁴⁾SD1⁵⁾	Море^{4) 5)}	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум			максимум	максимум	максимум	Высокий	Низкий	максимум
1) 2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Класс толерантностиABEC-7 (P4)

Внутреннее кольцо												Толерантность в мм/с
d мм		Δdmp		Δds		Vdp2) Серия диаметров		Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
d мм		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	высокий	низкий	максимум		максимум	максимум	максимум	максимум	Высокий	низкий	Низкий	максимум
1 -0.6	2.5	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	- 150	- 150	4

Внешнее кольцо												Толерантность в мм/с
Д мм		Δdmp		Δds		Vdp2) Серия диаметров		Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
Д мм		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	высокий	низкий	максимум		максимум	максимум	максимум	максимум	Высокий	низкий	максимум
1) 2.5	6	0	- 4	0	- 4	4	3	2	3	4	5	Идентичный ΔB и VB внутреннего кольца с одинаковым подшипником		2.5
6	18	0	- 4	0	- 4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Данные о допустимых колебаниях одного подшипника

D	V			V1			V2			V3			V4
мм	Низкий	Средний	Высокий	Низкий	Средний	Высокий	Низкий	Средний	Высокий	Низкий	Средний	Высокий	Низкий	Средний	Высокий
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Максимальное ускорение вибрации одного подшипника

D	Серия диаметров ((0)				Серия диаметров ((2)					Серия диаметров ((3)
мм	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

P0 P6 P5 P4 UCT Подшипник блока подушки Z1V1 UCT 204 Подшипник 6

Бренд компании Кёдо Юши	Продукт	Базовое масло	Диапазон применения	Характеристики


EXXON	Multemp SRL	Полиэфир+диэфир	(-50,+150)	Отличные свойства подавления шума и длительный срок службы
	Многочасовой PS	Диэстер+Рафинированное минеральное масло	(-50,+130)	Отличная работа при низких температурах, отличные свойства подавления шума
	Многочасовой SM-B	Синтетические углеводороды	(-50,+200)	Долгий срок службы при высоких температурах,отличная работа при низких температурах,работа с высокой скоростью, низкий уровень шума
	Multemp ET-K	Синтетический эфир +эстер полиолов	(-40≥+200)	Имеет более длительный срок службы при условии высокой рабочей температуры
Мобильный	Polyrex EM	Минеральные жиры	(-40,+180)	Длительный срок службы и высокая температура
	Бикон 325	Синтетический жир	(-54,+150)	Масла общего назначения
	Андок С	Перекачивание нефтемасла	(-27,+120)	Плавный ход, длительный срок службы с минимальной миграцией
Шеврон	Мобиль 28 ((MIL-G-81322)	Синтетические углеводороды	(-54,+177)	Широкий температурный диапазон, хороший крутящий момент низкой температуры
Шеврон	Мобильный HP	Литийный комплекс	(-30,+110)	Вибрация, умеренная скорость и хорошая коррозионная устойчивость
СКРУПКА	SRI-2	Минеральные жиры	(-30,+180)	Высокий температурный диапазон, хорошая водостойкость
DUPONT	Альвания 2	Минеральные жиры	(-35,+120)	Длительный срок службы и высокая температура
DUPONT	RLQ #2	Минеральные жиры	(-50,+150)	Низкий шум, высокая скорость и высокая температура
КЛУБЕР	ASONIC	Синтетические углеводороды	(-50,+140)	Высокая температурная устойчивость с хорошими свойствами смазки
Джинзи	HANGU 2#	Минеральные жиры	(-20+120)	Низкий уровень шума
Джинзи	HTHS	Минеральные жиры	(-40,+180)	Высокая скорость, низкая температура, низкий крутящий момент и низкий шум

P0 P6 P5 P4 UCT Подшипник блока подушки Z1V1 UCT 204 Подшипник 7

Радиальный просвет подшипников с качеством электродвигателя

Скучно			CM
Понимаешь?		Включая		Минуты	Макс
мм	дюйм	мм	дюйм	Ну, да.	Ну, да.
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Данные о мини-глубоких подшипниках под загрузкой следующие:										Толерантность
Скучно				Серия R дюйма	С2		Обычно		C3		C4
Понимаешь?		Включая			С2		Обычно		C3		C4
мм	дюйм	мм	дюйм		минуты	максимум	минуты	максимум	минуты	максимум	минуты
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16-18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Данные о мини-глубоких подшипниках под загрузкой следующие:									Толерантность
Код выдачи разрешения	MC1		MC2		MC3		MC4		MC5
Разрешение	минуты	максимум	минуты	максимум	минуты	максимум	минуты	максимум	минуты	максимум
Разрешение	1	6	4	9	6	11	9	14	15	22

Бирки:

Подшипник электродвигателя

подшипник с глубокой канавкой

Подшипник серии 6000

Подшипник серии 6200

Подшипник серии 6300

Подшипник серии 6800

Подшипник серии 6900

подшипник высокой точности

Носить P6

Носить P5

P4 Подшипник

Миниатюрный подшипник

Нестандартные подшипники

Подшипник электродвигателя

подшипник с глубокой канавкой

Подшипник серии 6000

Подшипник серии 6200

Подшипник серии 6300

Подшипник серии 6800

Подшипник серии 6900

подшипник высокой точности

Носить P6

Носить P5

P4 Подшипник

Миниатюрный подшипник

Нестандартные подшипники

Подробная информация о продукции

P0 P6 P5 P4 UCT Подшипник блока подушки Z1V1 UCT 204 Подшипник

P4 UCT Подшипник блока подушки

Подшипник блока подушки UCT Z1V1

UCT 208 Подшипник 40 мм

2Размеры UCT204 Bearing.

3Приложения UCT204 Bearing.

Подробная информация о продукции

Подшипник электродвигателя

подшипник с глубокой канавкой

Подшипник серии 6000

Подшипник серии 6200

Подшипник серии 6300

Подшипник серии 6800

Подшипник серии 6900

подшипник высокой точности

Носить P6

Носить P5

P4 Подшипник

Миниатюрный подшипник

Нестандартные подшипники

P0 P6 P5 P4 UCT Подшипник блока подушки Z1V1 UCT 204 Подшипник

P4 UCT Подшипник блока подушки

Подшипник блока подушки UCT Z1V1

UCT 208 Подшипник 40 мм

2Размеры UCT204 Bearing.

3Приложения UCT204 Bearing.
