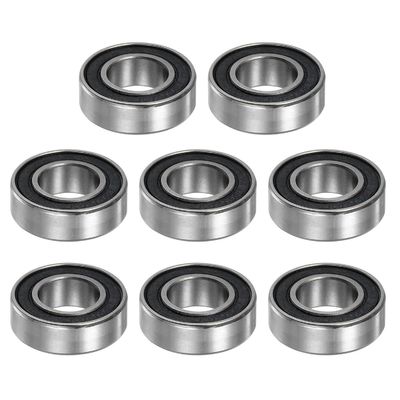

Специальное подшипниковое покрытие из хромной стали 688 2RS подшипник C2 C0 C3 C4

Наименование марки:	BUGAO
Номер модели:	688
МОК:	Подлежит обсуждению
Цена:	Подлежит обсуждению
Время доставки:	2-5 дней
Условия оплаты:	T/T

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

китайский

Сертификация:

ISO9001:2015

Носить имя:

688 ZZ Подшипник

Материал подшипника:

Сталь хромная

Точность подшипника:

P0, P6, P5, P4

Seal & Shield:

Открытый, Z, ZZ, RZ, 2RZ, RS, 2RS

Уровень шума подшипника:

Z1V1, Z2V2, Z3V3, Z4V4

Прозрачность подшипника:

C2, C0, C3, C4

Жизнь:

До 10 лет

Код СС:

8482102000

Опаковка:

Индивидуальная упаковка, трубная упаковка, индивидуальная упаковка

Услуги OEM:

Приветствуется настройка

Отделенный:

Неразделенный

Смазка:

Смазка или масло

Образцы:

Доступно

МОК:

Зависит от моделей

Упаковывая детали:

Одноразовая/барельная/индивидуальная упаковка, промышленная/трубная упаковка, индивидуальная упаковк

Поставка способности:

30,000, 000 комплектов в год

Выделить:

Специализированный подшипник 688 ZZ

Подшипник из хромной стали 688 2RS

688 2RS Подшипник C3

Характер продукции

- Что?Спецификация изделия: 688 ZZ/2RS глубокорубежный шарикоподшипник - Что?

- Что?1. Технические параметры - Что?

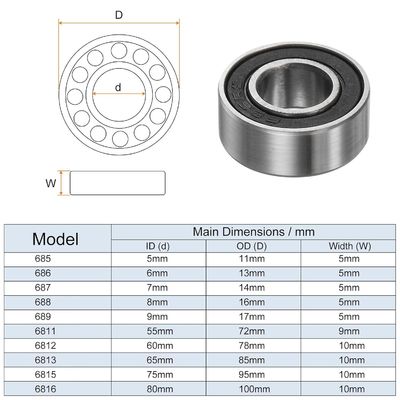

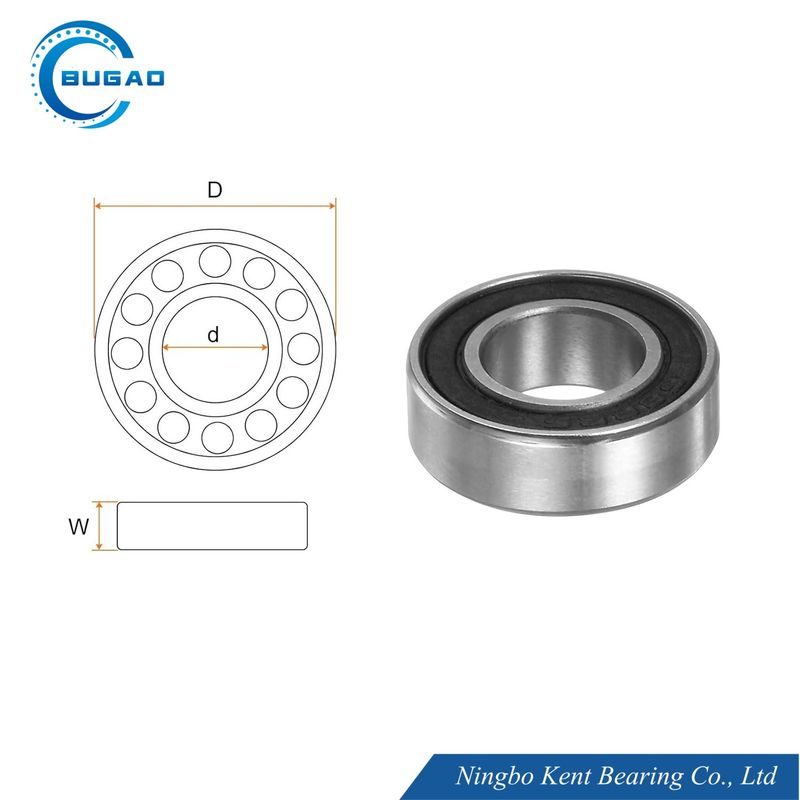

- Что?Основные размеры - Что?

Параметр	Стоимость
- Что?Внутренний диаметр (d) - Что?	8 мм
- Что?Внешний диаметр (D) - Что?	16 мм
- Что?Ширина (B) - Что?	5 мм

- Что?Данные о производительности - Что?

Параметр	Стоимость
- Что?Динамическая нагрузка (Cr) - Что?	1.96 кН
- Что?Статическая нагрузка (C0r) - Что?	0.96 кН
- Что?Ограничение скорости (масло) - Что?	34,000 оборотов в минуту
- Что?Ограничитель скорости (масло) - Что?	40,000 оборотов в минуту
- Что?Вес - Что?	4.5 г

- Что?Особенности - Что?

- Что?Запечатка: двойная защита (ZZ: металлические щиты + 2RS: резиновые уплотнения).
- Что?Материал: Хромная сталь (GCr15), твердость HRC 60-64.
- Что?Смазка: предварительно смазанный высокоскоростной смазкой (по желанию).

- Что?2Основные применения - Что?

- Что?688 Подшипники ZZ/2RSпредназначены для компактных, высокоскоростных и средних нагрузок:

- Что?Электрические инструменты:
- Сверла, мельницы и маленькие двигатели.
- Что?Бытовая техника:
- Охлаждающие вентиляторы, стиральные насосы, пылесосы.
- Что?Автомобильные компоненты:
- Регуляторы окон, моторы стиральных устройств, генераторы.
- Что?Промышленные машины:
- Миниатюрные коробки передач, конвейерные ролики, текстильные шпиндели.

- Что?3. Конкурентные преимущества - Что?

Особенность	Преимущества
- Что?Двойная уплотнение - Что?	Устойчивость к пыли и воде в суровых условиях (эквивалент IP65).
- Что?Низкий уровень шума - Что?	Точная шлифовка обеспечивает < 20 дБ (А) при 10 000 оборотов в минуту.
- Что?Долгий срок службы - Что?	10,000+ часов при стандартных условиях работы (25°C, 50% RH).
- Что?

- Что?4Обеспечение качества - Что?

- Что?Сертификации: ISO 9001:2015Соответствует требованиям RoHS, REACH.
- Что?Испытания: 100% крутящего момента и проверка уровня шума.

- Что?5. Варианты настройки - Что?

- Что?Материал: Нержавеющая сталь (AISI 440C), керамический гибрид.
- Что?Смазочное средство: жир пищевого качества, высокотемпературный жир (от -40°C до 200°C).
- Что?Специальные обозначения: лазерная гравировка для отслеживания.

- Что?6. Информация о заказе - Что?

Номер части	Тип уплотнения	МОК	Продолжительность
- Что?688-ZZ - Что?	Металлические щиты	500 шт.	7-10 дней
- Что?688-2RS - Что?	Резиновые уплотнители	500 шт.	7-10 дней
- Что?688-ZZ/2RS - Что?	Гибридное уплотнение	1,000 шт.	15 дней (по таможне)

Технические параметры шаровых подшипников электроинструментов:

Основные Подшипник Нет, нет, нет.	Взрыв		Внешний диаметр D		Ширина W		Радиус r		Базовая нагрузка Квалификация KN		Максимальный пробег Выключить скорость		Вес Килограмм/ч
									Базовая нагрузка Квалификация KN		Максимальный пробег Выключить скорость
									Динамическая	Статика	Масла	Нефть
									Динамическая	Статика	Масла	Нефть
	мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	В	В_О	r/min	r/min
604	4	0.1575	12	0.4724	4	0.1575	0.2	0.008	0.97	0.36	43000	51000	0.002
605	5	0.1969	14	0.5512	5	0.1969	0.2	0.008	1.33	0.505	39000	46000	0.0035
606	6	0.2362	17	0.6693	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
607	7	0.2756	19	0.7480	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
608	8	0.3149	22	0.8661	7	0.2756	0.3	0.012	3.35	1.4	26000	34000	0.012
609	9	0.3543	24	0.9449	7	0.2756	0.3	0.012	3.4	1.45	22000	30000	0.014
6000	10	0.3937	26	1.0236	8	0.3150	0.3	0.012	4.55	1.96	20000	28000	0.019
6001	12	0.4724	28	1.1024	8	0.3150	0.3	0.012	5.1	2.39	19000	26000	0.021
6002	15	0.5906	32	1.2598	9	0.3543	0.3	0.012	5.6	2.84	18000	24000	0.03
6003	17	0.6693	35	1.3780	10	0.3937	0.3	0.012	6.8	3.35	17000	22000	0.039
6004	20	0.7874	42	1.6535	12	0.4724	0.6	0.024	9.4	5.05	15000	19000	0.069
6005	25	0.9843	47	1.8504	12	0.4724	0.6	0.024	10.1	5.85	13000	17000	0.08
6006	30	1.1811	55	2.1654	13	0.5118	1.0	0.039	13.2	8.3	12000	15000	0.116

Другие технические данные шаровых подшипников

Класс допустимости ABEC-1 ABEC-1 (P0)

Внутреннее кольцо									Толерантность в мм/с
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум			максимум	максимум	высокий	низкий	максимум
1 -0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	- 10	13	10	8	8	13	0	-120	20
30	50	0	- 12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	- 150	25

Внешнее кольцо									Толерантность в мм/с
Д мм		Δdmp		VDp²)⁴Серия диаметров открытых подшипников			Подшипники с крышкой²)³)	Vdmp	Киа	ΔBs		Vbs
Д мм		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум				максимум	максимум	высокий	низкий	максимум
1) 2.5	6	0	-8	10	8	6	10	6	15	Идентичный ΔB и VB внутреннего кольца с одинаковым подшипником
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	- 18 лет.	23	23	14	30	14	40

ABEC-3Класс толерантностиABEC-3 (P6)

Внутреннее кольцо									Толерантность в мм/с
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум			максимум	максимум	высокий	низкий	максимум
11 и 10.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	- 10	13	10	8	8	10	0	-120	20
50	80	0	- 12	15	15	9	9	10	0	- 150	25

Внешнее кольцо									Толерантность в мм/с
Д мм		Δdmp		VDp²)⁴Серия диаметров открытых подшипников			Подшипники с крышкой²)³)	Vdmp	Киа	ΔBs		Vbs
Д мм		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум				максимум	максимум	высокий	низкий	максимум
1) 2.5	6	0	-7	9	7	5	9	5	8	Идентичный ΔB и VB внутреннего кольца с одинаковым подшипником
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5Класс толерантностиABEC-5 (P5)

Внутреннее кольцо									Толерантность в мм/с
d мм		Δdmp		Vdp2) Серия диаметров		Vdmp	Киа	Sd	Сестра.³⁾	ΔBs	Vbs
d мм		Δdmp		9	0,1,2,3,4	Vdmp	Киа	Sd	Сестра.³⁾	ΔBs	Vbs
Покончено.	в том числе	высокий	низкий	максимум		3	максимум	максимум	максимум	Высокий	Низкий	максимум
1 -0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	- 150	6

Внешнее кольцо									Толерантность в мм/с
Д мм		Δdmp		Vdp2) Серия диаметров		Vdmp	Киа	СД⁴⁾SD1⁵⁾	Море^{4) 5)}	ΔBs		Vbs
Д мм		Δdmp		9	0,1,2,3,4	Vdmp	Киа	СД⁴⁾SD1⁵⁾	Море^{4) 5)}	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум			максимум	максимум	максимум	Высокий	Низкий	максимум
1) 2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Класс толерантностиABEC-7 (P4)

Внутреннее кольцо												Толерантность в мм/с
d мм		Δdmp		Δds		Vdp2) Серия диаметров		Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
d мм		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	высокий	низкий	максимум		максимум	максимум	максимум	максимум	Высокий	низкий	Низкий	максимум
1 -0.6	2.5	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	- 150	- 150	4

Внешнее кольцо												Толерантность в мм/с
Д мм		Δdmp		Δds		Vdp2) Серия диаметров		Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
Д мм		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	высокий	низкий	максимум		максимум	максимум	максимум	максимум	Высокий	низкий	максимум
1) 2.5	6	0	- 4	0	- 4	4	3	2	3	4	5	Идентичный ΔB и VB внутреннего кольца с одинаковым подшипником		2.5
6	18	0	- 4	0	- 4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Данные о допустимых колебаниях одного подшипника

D	V			V1			V2			V3			V4
мм	Низкий	Средний	Высокий	Низкий	Средний	Высокий	Низкий	Средний	Высокий	Низкий	Средний	Высокий	Низкий	Средний	Высокий
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Максимальное ускорение вибрации одного подшипника

D	Серия диаметров ((0)				Серия диаметров ((2)					Серия диаметров ((3)
мм	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Бирки:

Подшипник для шаровых двигателей

Керамические подшипники на роликах

Резиновые загерметизированные подшипники

СОБЩЕННЫЕ ПРОДУКТЫ

Видео

ABEC 3 Электромоторный подшипник 6200 2RS 6200 ZZ Подшипник высокой точности

Получите самую лучшую цену

Видео

ABEC 5 6001ZZ Подшипник с низким уровнем шума 6002 2RS Подшипник P5 для асинхронных двигателей

Получите самую лучшую цену

Видео

Высокоточный тихий шаровой подшипник 6201ZZ 6201 2RS подшипник ABEC 3 для рабочего стола

Получите самую лучшую цену

Видео

6202 Высокоточные шаровые подшипники с глубокими канавками для механического оборудования

Получите самую лучшую цену

Видео

6000 ZZ шаровые подшипники однорядные моторные шаровые подшипники ABEC-5

Получите самую лучшую цену

Видео

Резиновый герметичный 6000 2RS шаровой подшипник ABEC 3 бассейн насос подшипник высокой скорости

Получите самую лучшую цену

6203 2RS универсальный стандартный размер глубокие канавы шариковые подшипники заводская цена

Получите самую лучшую цену

Видео

Подшипник однорядной стиральной ванны ABEC 3 6205 2RS Подшипник Z3V3 Z4V4

Получите самую лучшую цену

Подробная информация о продукции

Дом продукты

Подшипник электродвигателя

Специальное подшипниковое покрытие из хромной стали 688 2RS подшипник C2 C0 C3 C4

Все категории

Подшипник электродвигателя

подшипник с глубокой канавкой

Подшипник серии 6000

Подшипник серии 6200

Подшипник серии 6300

Подшипник серии 6800

Подшипник серии 6900

подшипник высокой точности

Носить P6

Носить P5

P4 Подшипник

Миниатюрный подшипник

Нестандартные подшипники

Специальное подшипниковое покрытие из хромной стали 688 2RS подшипник C2 C0 C3 C4

Наименование марки:	BUGAO
Номер модели:	688
МОК:	Подлежит обсуждению
Цена:	Подлежит обсуждению
Подробная информация об упаковке:	Одноразовая/барельная/индивидуальная упаковка, промышленная/трубная упаковка, индивидуальная упаковк
Условия оплаты:	T/T

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

китайский

Фирменное наименование:

BUGAO

Сертификация:

ISO9001:2015

Номер модели:

688

Носить имя:

688 ZZ Подшипник

Материал подшипника:

Сталь хромная

Точность подшипника:

P0, P6, P5, P4

Seal & Shield:

Открытый, Z, ZZ, RZ, 2RZ, RS, 2RS

Уровень шума подшипника:

Z1V1, Z2V2, Z3V3, Z4V4

Прозрачность подшипника:

C2, C0, C3, C4

Жизнь:

До 10 лет

Код СС:

8482102000

Опаковка:

Индивидуальная упаковка, трубная упаковка, индивидуальная упаковка

Услуги OEM:

Приветствуется настройка

Отделенный:

Неразделенный

Смазка:

Смазка или масло

Образцы:

Доступно

МОК:

Зависит от моделей

Количество мин заказа:

Подлежит обсуждению

Цена:

Подлежит обсуждению

Упаковывая детали:

Одноразовая/барельная/индивидуальная упаковка, промышленная/трубная упаковка, индивидуальная упаковк

Время доставки:

2-5 дней

Условия оплаты:

T/T

Поставка способности:

30,000, 000 комплектов в год

Выделить:

Специализированный подшипник 688 ZZ

Подшипник из хромной стали 688 2RS

688 2RS Подшипник C3

Характер продукции

- Что?Спецификация изделия: 688 ZZ/2RS глубокорубежный шарикоподшипник - Что?

- Что?1. Технические параметры - Что?

- Что?Основные размеры - Что?

Параметр	Стоимость
- Что?Внутренний диаметр (d) - Что?	8 мм
- Что?Внешний диаметр (D) - Что?	16 мм
- Что?Ширина (B) - Что?	5 мм

- Что?Данные о производительности - Что?

Параметр	Стоимость
- Что?Динамическая нагрузка (Cr) - Что?	1.96 кН
- Что?Статическая нагрузка (C0r) - Что?	0.96 кН
- Что?Ограничение скорости (масло) - Что?	34,000 оборотов в минуту
- Что?Ограничитель скорости (масло) - Что?	40,000 оборотов в минуту
- Что?Вес - Что?	4.5 г

- Что?Особенности - Что?

- Что?Запечатка: двойная защита (ZZ: металлические щиты + 2RS: резиновые уплотнения).
- Что?Материал: Хромная сталь (GCr15), твердость HRC 60-64.
- Что?Смазка: предварительно смазанный высокоскоростной смазкой (по желанию).

- Что?2Основные применения - Что?

- Что?688 Подшипники ZZ/2RSпредназначены для компактных, высокоскоростных и средних нагрузок:

- Что?Электрические инструменты:
- Сверла, мельницы и маленькие двигатели.
- Что?Бытовая техника:
- Охлаждающие вентиляторы, стиральные насосы, пылесосы.
- Что?Автомобильные компоненты:
- Регуляторы окон, моторы стиральных устройств, генераторы.
- Что?Промышленные машины:
- Миниатюрные коробки передач, конвейерные ролики, текстильные шпиндели.

- Что?3. Конкурентные преимущества - Что?

Особенность	Преимущества
- Что?Двойная уплотнение - Что?	Устойчивость к пыли и воде в суровых условиях (эквивалент IP65).
- Что?Низкий уровень шума - Что?	Точная шлифовка обеспечивает < 20 дБ (А) при 10 000 оборотов в минуту.
- Что?Долгий срок службы - Что?	10,000+ часов при стандартных условиях работы (25°C, 50% RH).
- Что?

- Что?4Обеспечение качества - Что?

- Что?Сертификации: ISO 9001:2015Соответствует требованиям RoHS, REACH.
- Что?Испытания: 100% крутящего момента и проверка уровня шума.

- Что?5. Варианты настройки - Что?

- Что?Материал: Нержавеющая сталь (AISI 440C), керамический гибрид.
- Что?Смазочное средство: жир пищевого качества, высокотемпературный жир (от -40°C до 200°C).
- Что?Специальные обозначения: лазерная гравировка для отслеживания.

- Что?6. Информация о заказе - Что?

Номер части	Тип уплотнения	МОК	Продолжительность
- Что?688-ZZ - Что?	Металлические щиты	500 шт.	7-10 дней
- Что?688-2RS - Что?	Резиновые уплотнители	500 шт.	7-10 дней
- Что?688-ZZ/2RS - Что?	Гибридное уплотнение	1,000 шт.	15 дней (по таможне)

Технические параметры шаровых подшипников электроинструментов:

Основные Подшипник Нет, нет, нет.	Взрыв		Внешний диаметр D		Ширина W		Радиус r		Базовая нагрузка Квалификация KN		Максимальный пробег Выключить скорость		Вес Килограмм/ч
									Базовая нагрузка Квалификация KN		Максимальный пробег Выключить скорость
									Динамическая	Статика	Масла	Нефть
									Динамическая	Статика	Масла	Нефть
	мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	В	В_О	r/min	r/min
604	4	0.1575	12	0.4724	4	0.1575	0.2	0.008	0.97	0.36	43000	51000	0.002
605	5	0.1969	14	0.5512	5	0.1969	0.2	0.008	1.33	0.505	39000	46000	0.0035
606	6	0.2362	17	0.6693	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
607	7	0.2756	19	0.7480	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
608	8	0.3149	22	0.8661	7	0.2756	0.3	0.012	3.35	1.4	26000	34000	0.012
609	9	0.3543	24	0.9449	7	0.2756	0.3	0.012	3.4	1.45	22000	30000	0.014
6000	10	0.3937	26	1.0236	8	0.3150	0.3	0.012	4.55	1.96	20000	28000	0.019
6001	12	0.4724	28	1.1024	8	0.3150	0.3	0.012	5.1	2.39	19000	26000	0.021
6002	15	0.5906	32	1.2598	9	0.3543	0.3	0.012	5.6	2.84	18000	24000	0.03
6003	17	0.6693	35	1.3780	10	0.3937	0.3	0.012	6.8	3.35	17000	22000	0.039
6004	20	0.7874	42	1.6535	12	0.4724	0.6	0.024	9.4	5.05	15000	19000	0.069
6005	25	0.9843	47	1.8504	12	0.4724	0.6	0.024	10.1	5.85	13000	17000	0.08
6006	30	1.1811	55	2.1654	13	0.5118	1.0	0.039	13.2	8.3	12000	15000	0.116

Другие технические данные шаровых подшипников

Класс допустимости ABEC-1 ABEC-1 (P0)

Внутреннее кольцо									Толерантность в мм/с
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум			максимум	максимум	высокий	низкий	максимум
1 -0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	- 10	13	10	8	8	13	0	-120	20
30	50	0	- 12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	- 150	25

Внешнее кольцо									Толерантность в мм/с
Д мм		Δdmp		VDp²)⁴Серия диаметров открытых подшипников			Подшипники с крышкой²)³)	Vdmp	Киа	ΔBs		Vbs
Д мм		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум				максимум	максимум	высокий	низкий	максимум
1) 2.5	6	0	-8	10	8	6	10	6	15	Идентичный ΔB и VB внутреннего кольца с одинаковым подшипником
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	- 18 лет.	23	23	14	30	14	40

ABEC-3Класс толерантностиABEC-3 (P6)

Внутреннее кольцо									Толерантность в мм/с
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
d мм		Δdmp		9	Vdp2)0,1 Серия диаметров	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум			максимум	максимум	высокий	низкий	максимум
11 и 10.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	- 10	13	10	8	8	10	0	-120	20
50	80	0	- 12	15	15	9	9	10	0	- 150	25

Внешнее кольцо									Толерантность в мм/с
Д мм		Δdmp		VDp²)⁴Серия диаметров открытых подшипников			Подшипники с крышкой²)³)	Vdmp	Киа	ΔBs		Vbs
Д мм		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Киа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум				максимум	максимум	высокий	низкий	максимум
1) 2.5	6	0	-7	9	7	5	9	5	8	Идентичный ΔB и VB внутреннего кольца с одинаковым подшипником
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5Класс толерантностиABEC-5 (P5)

Внутреннее кольцо									Толерантность в мм/с
d мм		Δdmp		Vdp2) Серия диаметров		Vdmp	Киа	Sd	Сестра.³⁾	ΔBs	Vbs
d мм		Δdmp		9	0,1,2,3,4	Vdmp	Киа	Sd	Сестра.³⁾	ΔBs	Vbs
Покончено.	в том числе	высокий	низкий	максимум		3	максимум	максимум	максимум	Высокий	Низкий	максимум
1 -0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	- 150	6

Внешнее кольцо									Толерантность в мм/с
Д мм		Δdmp		Vdp2) Серия диаметров		Vdmp	Киа	СД⁴⁾SD1⁵⁾	Море^{4) 5)}	ΔBs		Vbs
Д мм		Δdmp		9	0,1,2,3,4	Vdmp	Киа	СД⁴⁾SD1⁵⁾	Море^{4) 5)}	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	максимум			максимум	максимум	максимум	Высокий	Низкий	максимум
1) 2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Класс толерантностиABEC-7 (P4)

Внутреннее кольцо												Толерантность в мм/с
d мм		Δdmp		Δds		Vdp2) Серия диаметров		Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
d мм		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	высокий	низкий	максимум		максимум	максимум	максимум	максимум	Высокий	низкий	Низкий	максимум
1 -0.6	2.5	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	- 150	- 150	4

Внешнее кольцо												Толерантность в мм/с
Д мм		Δdmp		Δds		Vdp2) Серия диаметров		Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
Д мм		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Киа	Sd	Сиа	ΔBs		Vbs
Покончено.	в том числе	высокий	низкий	высокий	низкий	максимум		максимум	максимум	максимум	максимум	Высокий	низкий	максимум
1) 2.5	6	0	- 4	0	- 4	4	3	2	3	4	5	Идентичный ΔB и VB внутреннего кольца с одинаковым подшипником		2.5
6	18	0	- 4	0	- 4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Данные о допустимых колебаниях одного подшипника

D	V			V1			V2			V3			V4
мм	Низкий	Средний	Высокий	Низкий	Средний	Высокий	Низкий	Средний	Высокий	Низкий	Средний	Высокий	Низкий	Средний	Высокий
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Максимальное ускорение вибрации одного подшипника

D	Серия диаметров ((0)				Серия диаметров ((2)					Серия диаметров ((3)
мм	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50
